Exécution du cycle
1 calcul de la répartition des passes
2 plongée à la première passe à partir du point de départ
3 plongée (usinage en plongée)
4 usinage perpendiculaire au sens de la plongée (tournage)
5 répétition de 3…4 jusqu'à ce que le point final X2, Z2 soit atteint
6 retour au point de départ en paraxial
7 se positionne en fonction de G14 au point de changement d'outil
Tournage de gorges axiales
Sélectionner les cycles de gorges
Sélectionner le tournage de gorges
Sélectionner le tournage de gorges axiales

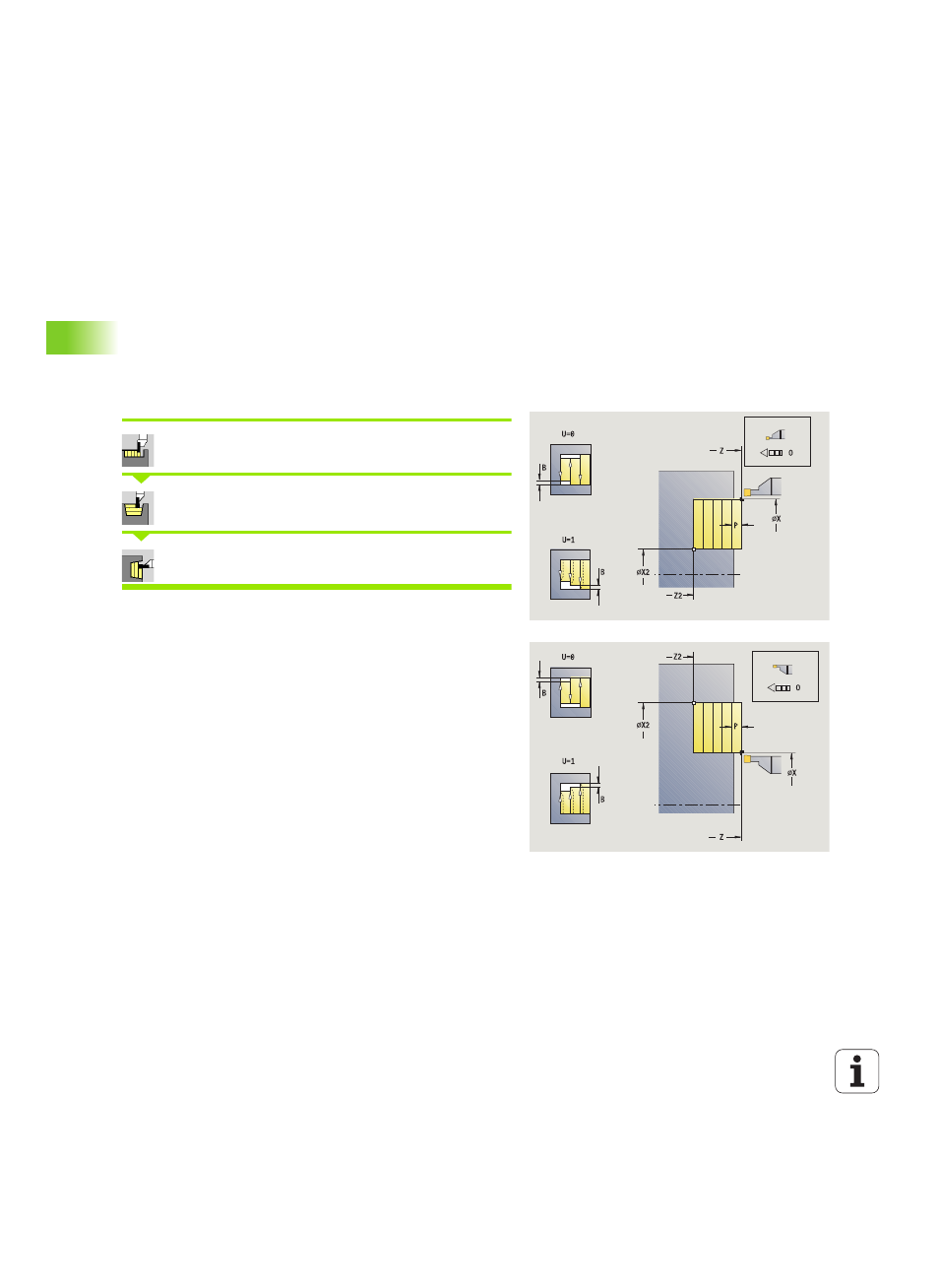

Le cycle ébauche le rectangle défini par le point de départ et le point
final du contour
.
Paramètres du cycle
X, Z
Point de départ
X2, Z2 Point final du contour
P Profondeur de passe : passe max.
O Avance de plongée (par défaut : avance active)
B Largeur de décalage (par défaut: 0)
U Tournage unidirectionnel (par défaut: 0)
 0 : bidirectionnel
 1: unidirectionnel
G47 Distance de sécurité (voir page 130)
G14 Point de changement d'outil (voir page 130)
T N° de place dans la tourelle
ID Numéro ID outil
S Vitesse de rotation/vitesse de coupe
F Avance par tour
MT M après T : fonction M qui sera exécutée après l'appel
d'outil T.
MFS M au début : fonction M qui sera exécutée au début de la
phase d'usinage.
