5.14 Cont
ours dans le plan XY

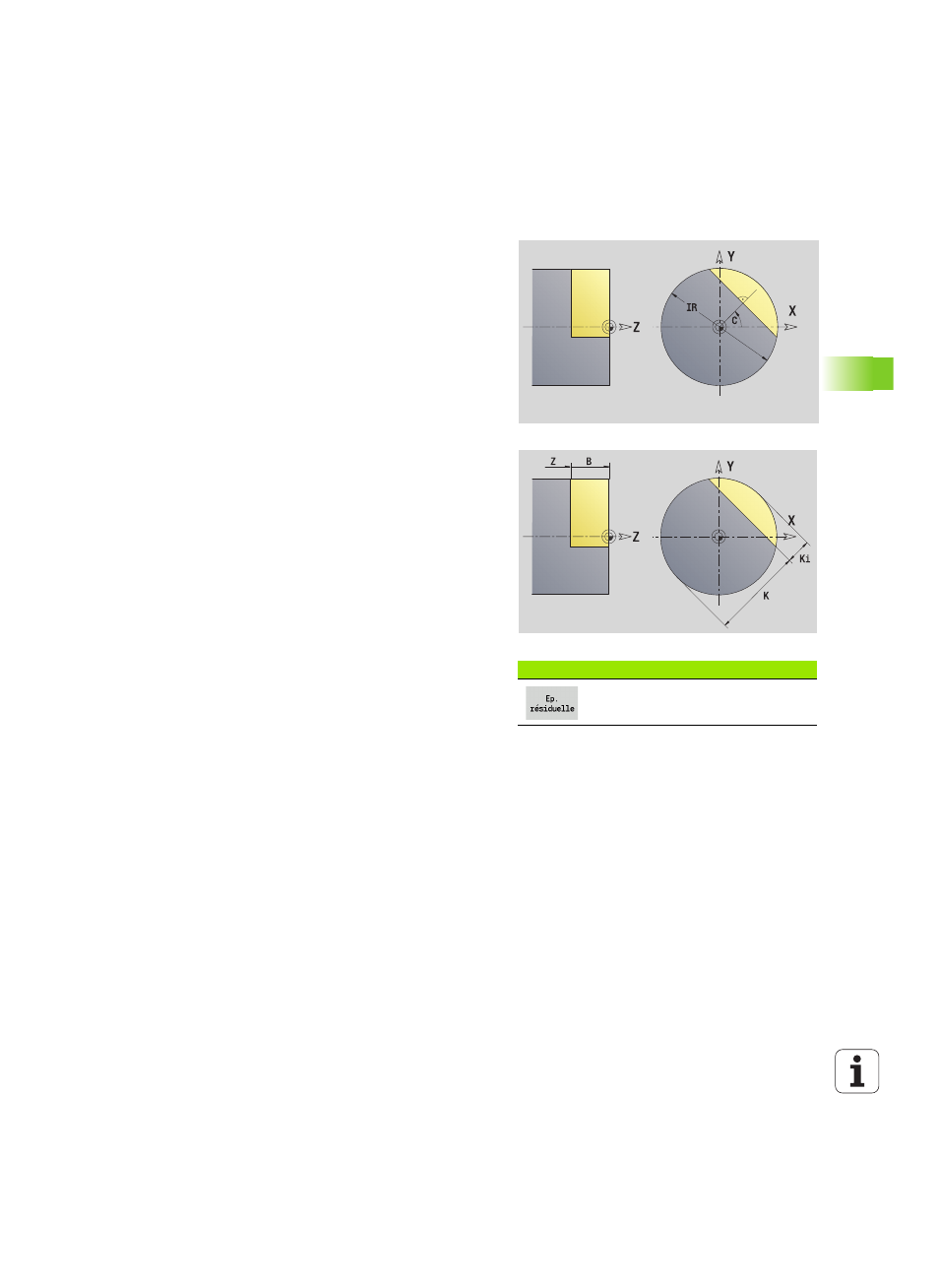

Surface unique plan XY
Cette fonction définit une surface dans le plan XY.
La commutation entre profondeur (Ki) et épaisseur restante (K) se fait
par softkey (voir tableau à droite).
La cote de référence ZR et le diamètre de limitation IR peuvent
être déterminés avec la fonction „Choisir plan de référence“ (voir
page 417).
ICP génère :
 l'indicatif de section FRONT_Y avec les paramètres diamètre de
limitation, cote de référence et angle de broche. L'indicatif de
section n'existe pas avec des contours imbriqués.
 un G308 avec le paramètre nom du contour.
 un G376 avec les paramètres de la surface unique.
 un G309.
Softkey
Commute le champ sur introduction
épaisseur restante K.
Données de référence de la surface unique
ID
Nom du contour
C Angle de broche (position angulaire du méplat)
IR Diamètre de limitation
Paramètres de la surface unique
Z
Arête de référence
Ki Profondeur
K Epaisseur restante
B Largeur (réf. : cote de référence ZR)
 B < 0 : face dans le sens négatif de Z
 B > 0 : face dans le sens positif de Z
