470 Programmation ICP
5.15 Cont
ours dans le plan YZ

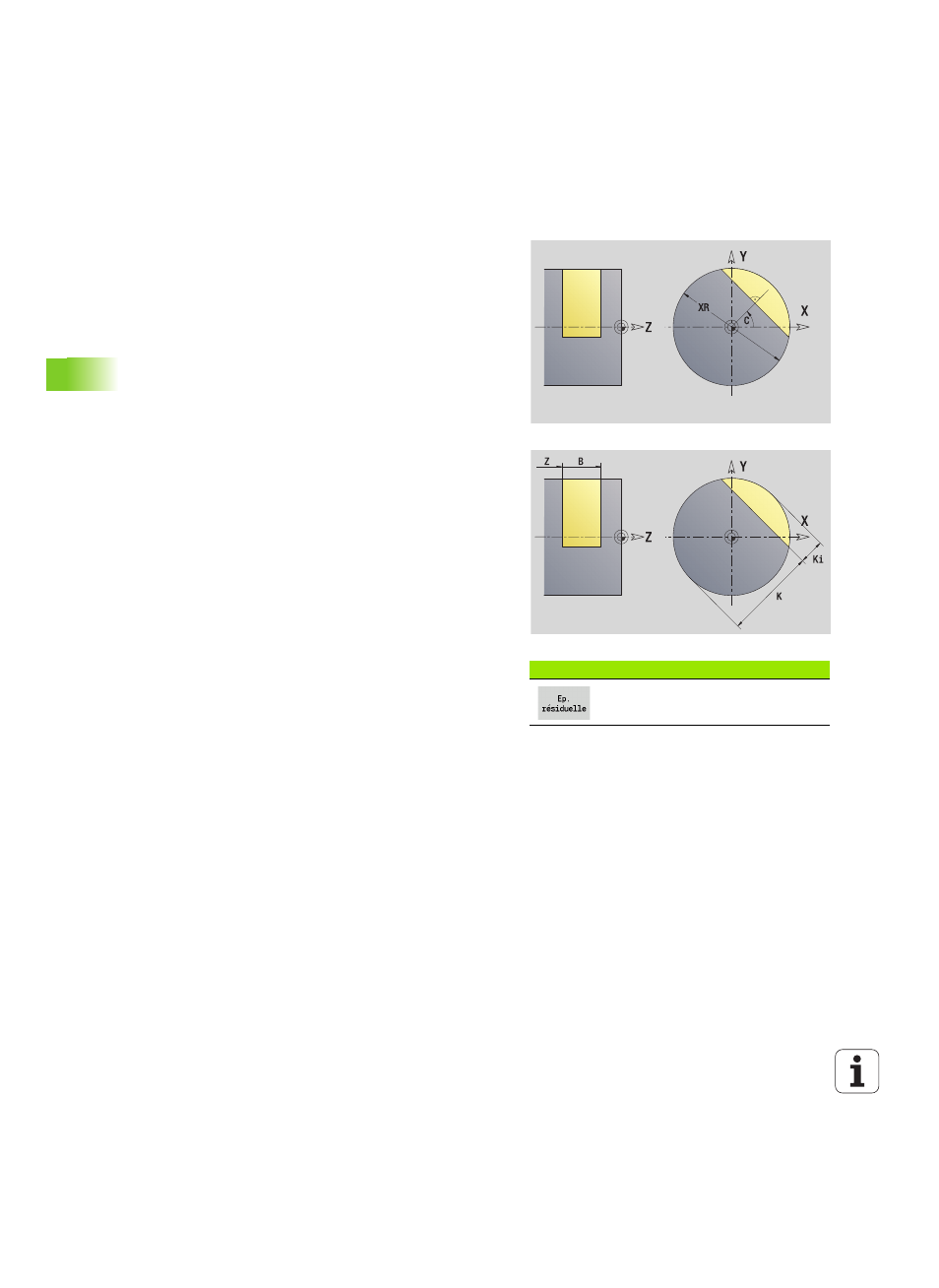

Surface unique, plan YZ
Cette fonction définit une surface dans le plan YZ.
La commutation entre profondeur (Ki) et épaisseur restante (K) se fait
par softkey (voir tableau à droite).
Le diamètre de référence XR peut être calculé avec la fonction
„Choisir plan de référence“ (voir page 417).
ICP génère :
 L'indicatif de section ENVELOPPE_Y avec les paramètres diamètre
de référence et angle de broche. L'indicatif de section n'existe pas
avec des contours imbriqués.
 un G308 avec le paramètre nom du contour.
 un G386 avec les paramètres de la surface unique.
 un G309.
Softkey
Commute le champ sur introduction
épaisseur restante K.
Données de référence de la surface unique
ID
Nom du contour
C Angle de broche (position angulaire du méplat)
XR Diamètre de référence
Paramètres de la surface unique
Z
Arête de référence
Ki Profondeur
K Epaisseur restante
B Largeur (réf. : cote de référence ZR)
 B < 0 : face dans le sens négatif de Z
 B > 0 : face dans le sens positif de Z
