422 Programmation ICP
5.12 Cont
ours sur f
a
ce fr
ontale dans smar
t.T
u
rn

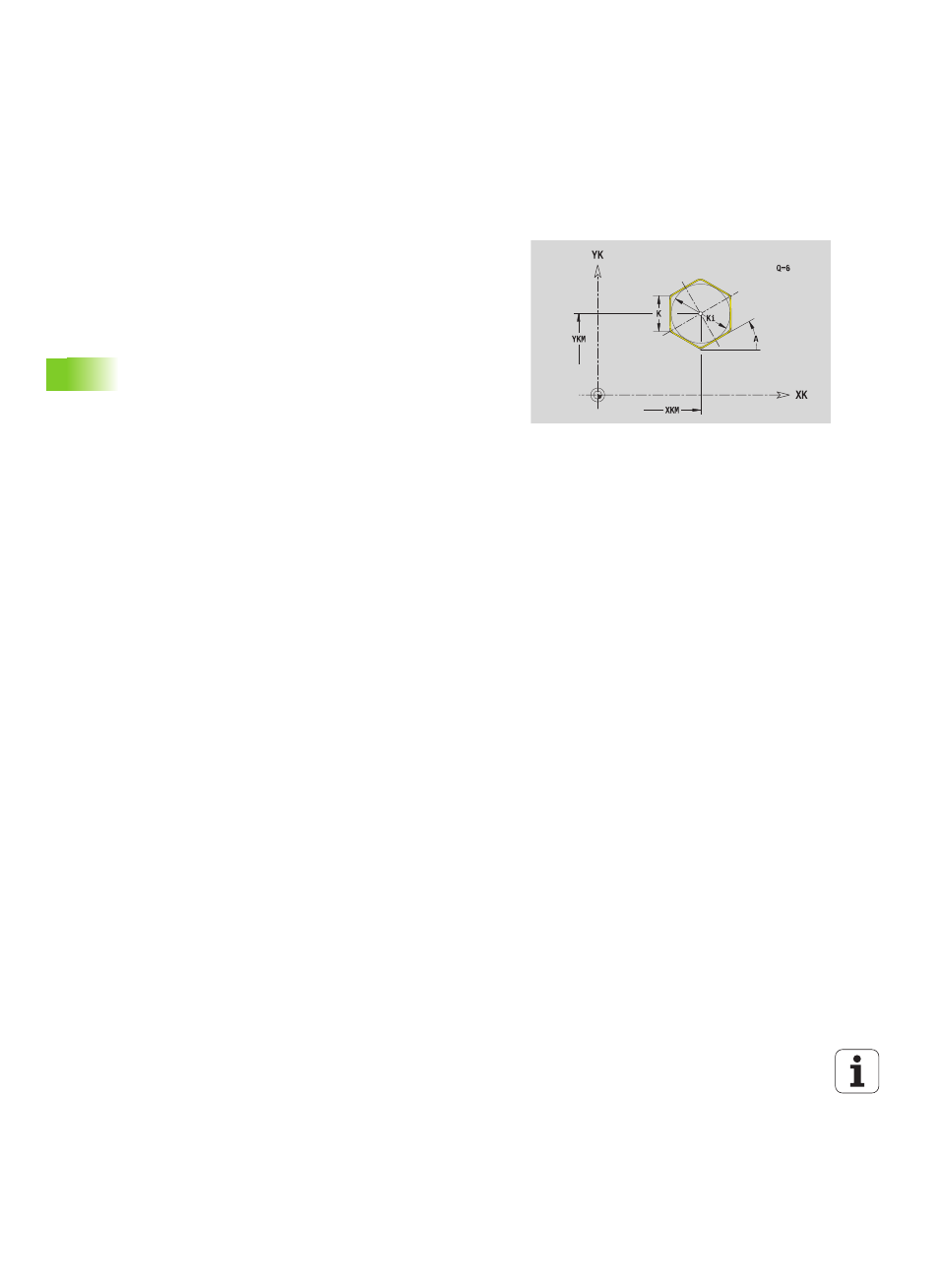

Polygone sur face frontale
La cote de référence ZR peut être calculée avec la fonction „Choisir
plan de référence“ (voir page 417).
ICP génère :
 l'indicatif de section FRONT avec le paramètre cote de référence.
Avec des contours imbriqués, ICP génère un seul indicatif de
section.
 un G308 avec les paramètres nom de contour et profondeur de
fraisage.
 un G307 avec les paramètres de figure.
 un G309.
Données de référence, face frontale
ID
Nom du contour
PT Profondeur de fraisage
ZR Cote de référence
Paramètres de la figure
XKM, YKM Centre de figure (coordonnées cartésiennes)
A
Position angulaire (Réf. : axe XK)
Q Nombre de sommets
K Longueur d'arête
Ki Cote sur plats (diamètre cercle inscrit)
BR Arrondi
