4.3 Coupes monopasses
Usinage linéaire longitudinal
Sélectionner les monopasses
Sélectionner l'usinage linéaire longitudinal
 Inact.: l'outil s'immobilise en fin de cycle
 Act.: l'outil retourne au point de départ
Usinage linéaire longitudinal
L'outil se déplace en avance d'usinage, du point de départ au point
d'arrivée Z2
et s'immobilise en fin de cycle.

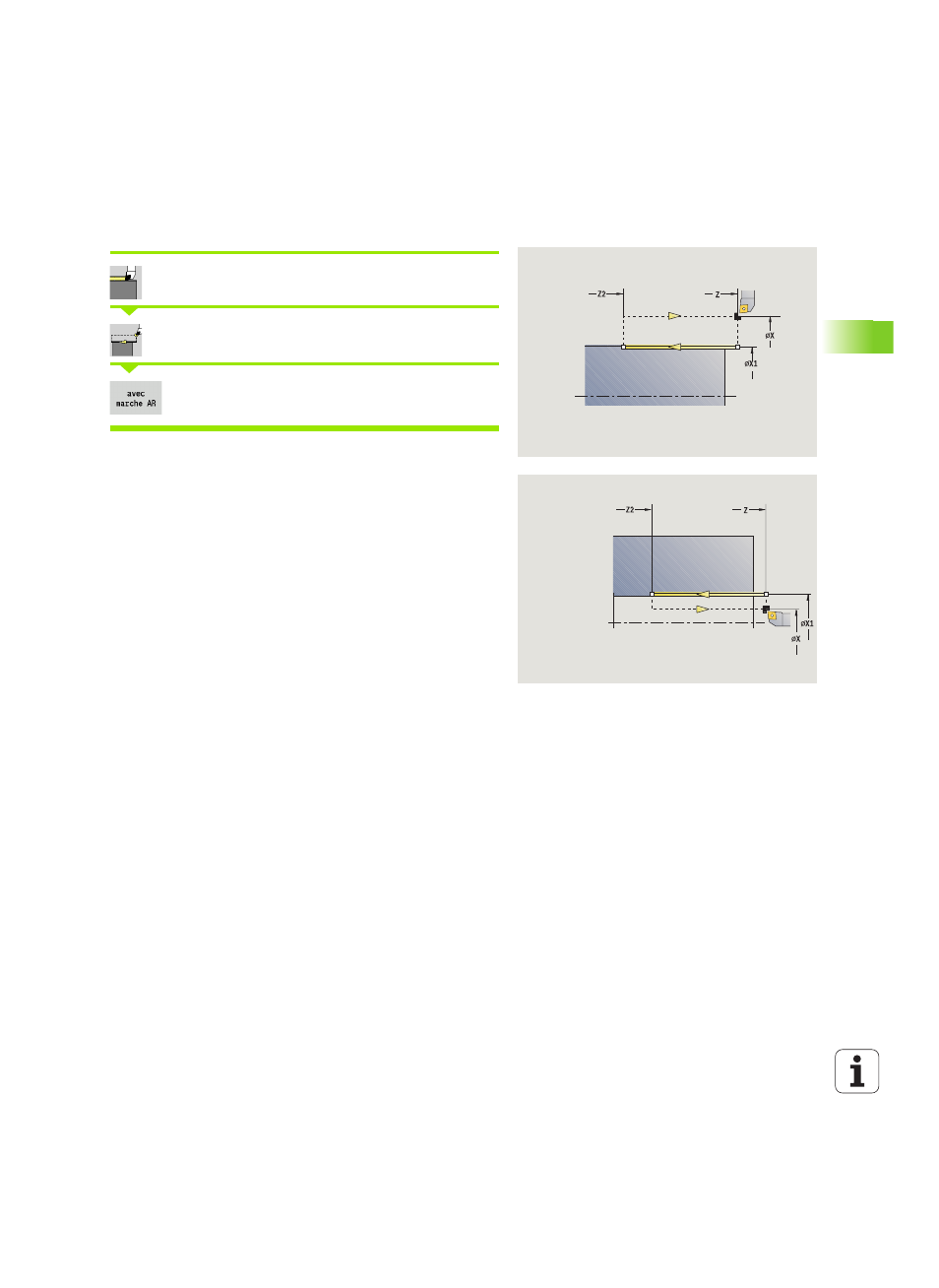

Contour linéaire longitudinal (avec marche AR)
L'outil aborde la pièce, usine la passe longitudinale et, en fin de cycle,
retourne au point de départ (voir figures).
Mode d'usinage pour l'accès à la banque de données technologiques :
Finition
Exécution du cycle „avec marche AR“
1 déplacement du point de départ jusqu’au premier point du
contour X1
2 déplacement selon l'avance d'usinage jusqu'au point final Z2
3 l'outil se dégage et retourne en paraxial au point de départ
Paramètres du cycle
X, Z
Point de départ
X1 Premier point du contour („avec marche AR“)
Z2 Point final du contour
T Nr. de la place dans tourelle
G14 Point de changement d'outil („avec marche AR“)
ID Numéro ID outil
S Vitesse de rotation/vitesse de coupe
F Avance par tour
MT M après T : fonction M qui sera exécutée après l'appel
d'outil T.
MFS M au début : fonction M qui sera exécutée au début de la
phase d'usinage.
MFE M à la fin : fonction M qui sera exécutée à la fin de la phase
d'usinage.
WP Affichage indiquant avec quelle broche de pièce le cycle
est exécuté (en fonction de la machine)
 Entraînement principal
 Contre-broche pour usinage sur face arrière
