HEIDENHAIN MANUALplus 620 275
4.6 Cy
cles de filetag
e
et de dég
a
g
e
ments

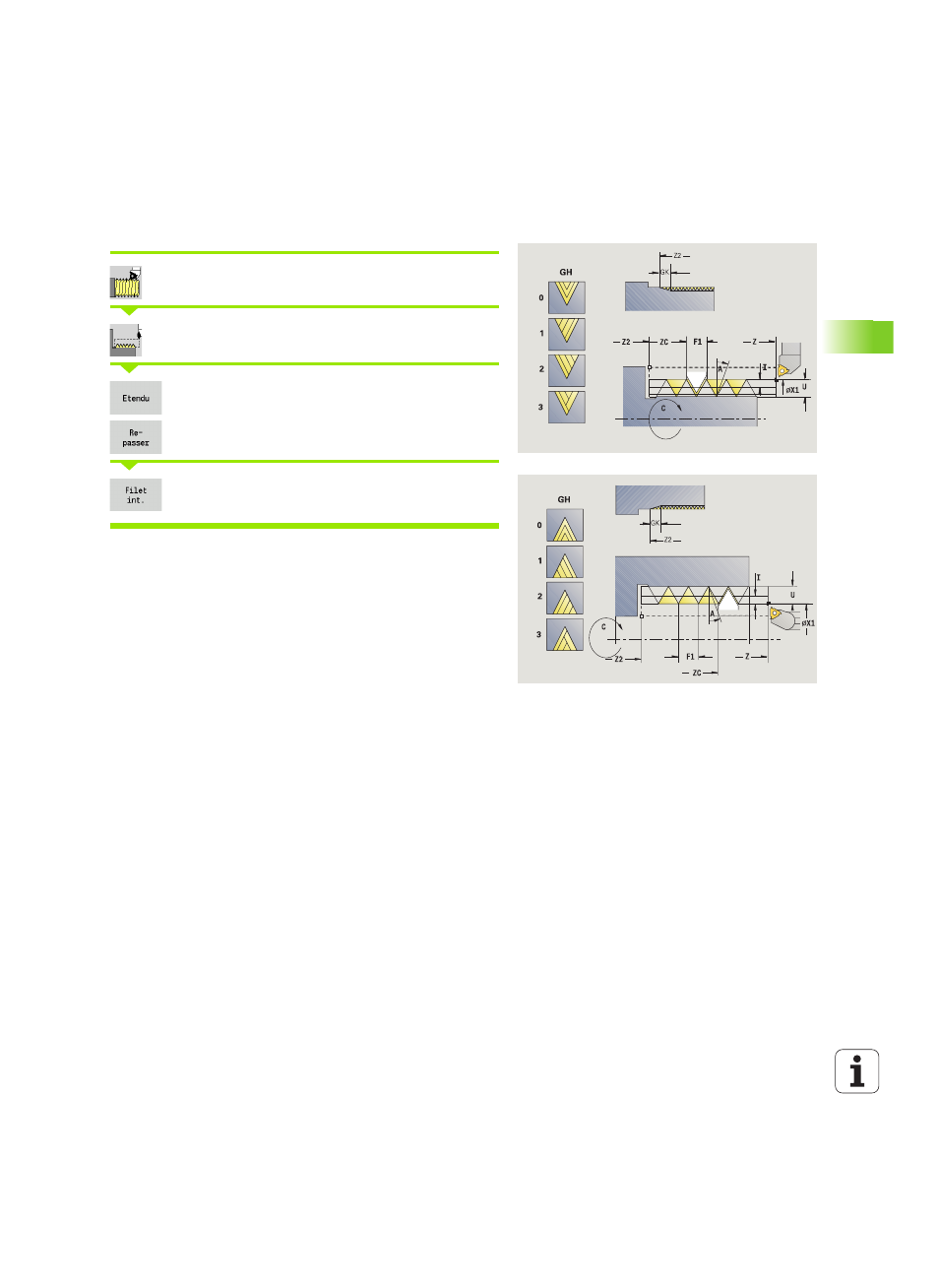

Reprise de filetage (longitudinal) – Etendu
Sélectionner le filetage
Sélectionner le cycle de filetage
Activer la softkey Etendu
Activer la softkey Repasser
 Act.: Filetage intérieur
 Inact.: Filetage extérieur
Le cycle exécute une reprise de filetage extérieur ou intérieur, simple
filet ou multifilets. La pièce ayant été démontée, la MANUALplus doit
retrouver la position exacte du filet. Pour cela, positionnez la pointe de
l'outil au centre d'un filet et validez ces positions dans les paramètres
Angle mesuré
et Position mesurée (softkey Enreg. position). A partir
de ces valeurs, le cycle calcule l'angle de broche au point de départ.
Cette fonction n'est disponible qu'en mode Manuel.
Paramètres du cycle
X1
Point de départ du filet
Z2 Point final du filet
F1 Pas du filetage (= avance)
D Nombre de filets
U Profondeur de filetage – aucune indication :
 Filetage extérieur : U=0.6134*F1
 Filetage intérieur : U=–0.5413*F1
I Plongée max.
 I<U : première passe avec „I“ – chaque passe suivante :
réduction de la profondeur
 I=U : une passe
 Aucune introduction : calculée à partir de U et F1
GK Longueur en sortie
C Angle mesuré
ZC Position mesurée
A Angle de prise de passe (plage: –60° < A < 60°, par défaut:
30°)
 A<0 : prise de passe, flanc gauche
 A>0 : prise de passe, flanc droit
