HEIDENHAIN MANUALplus 620 173
4.4 Cy
cles Multipasses

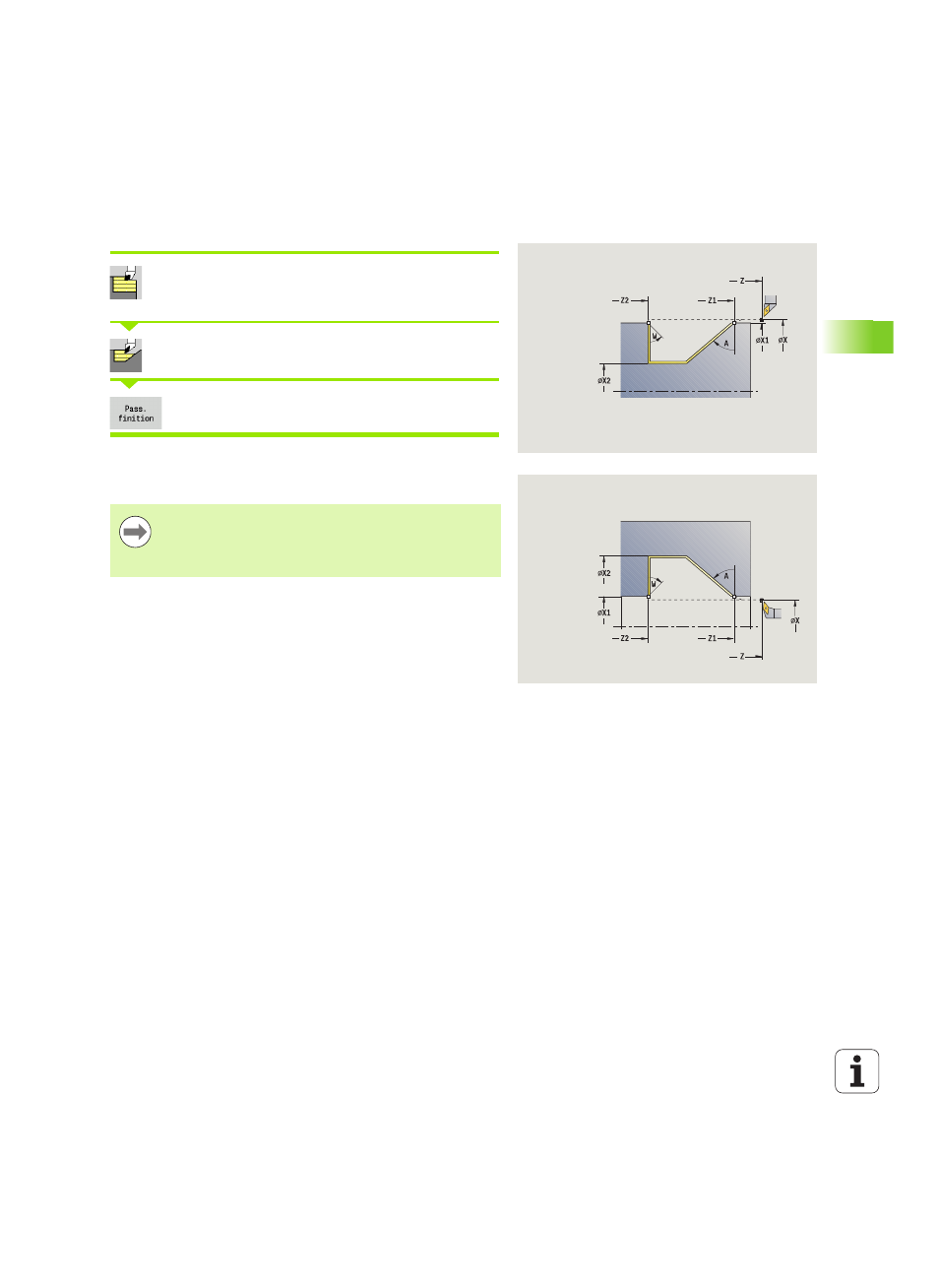

Multipasses, plongée longitudinale, finition
Sélectionner les cycles multipasses
longitudinales/transversales
Sélectionner la plongée longitudinale
Activer la softkey Passe finition
Le cycle exécute la finition de la partie de contour du premier point
du contour
au point final du contour. En fin de cycle, l'outil retourne
au point de départ.
 L'outil plonge avec l'angle maximal possible, la matière
restante n'est pas usinée.
 Plus l'angle de plongée est grand, plus la réduction de
l'avance est importante (50% max.).
Paramètres du cycle
X, Z
Point de départ
X1, Z1 Premier point du contour
X2, Z2 Point final du contour
A Angle de plongée (plage: 0° <= A < 90°, par défaut: 0°)
W Angle final - pente en fin de contour
(plage 0° <= W < 90°)
G47 Distance de sécurité (voir page 130)
G14 Point de changement d'outil (voir page 130)
T N° de la place dans tourelle
ID Numéro ID outil
S Vitesse de rotation/vitesse de coupe
F Avance par tour
MT M après T : fonction M qui sera exécutée après l'appel
d'outil T.
