452 Programmation ICP
5.14 Cont
ours dans le plan XY

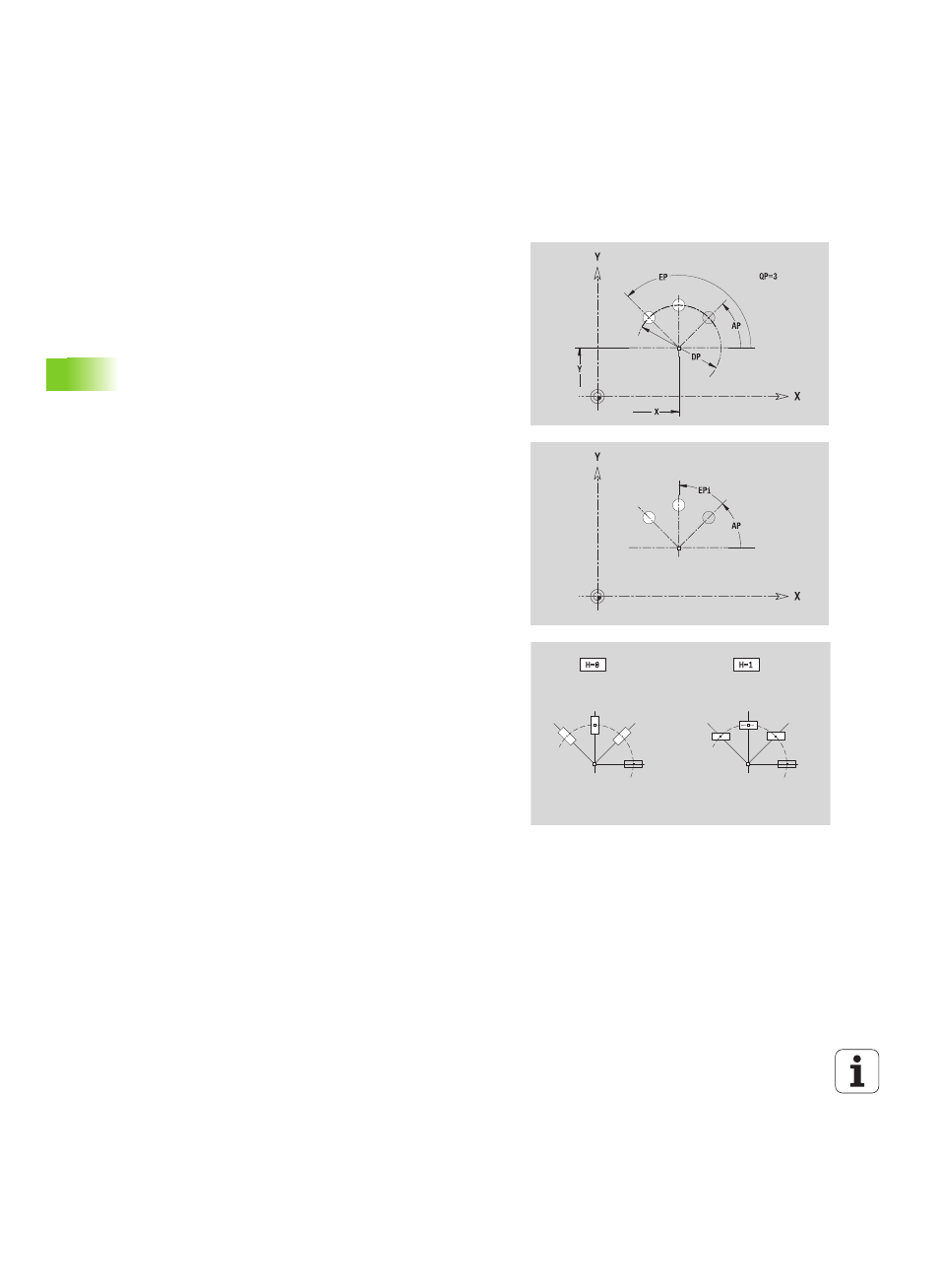

Modèle circulaire, plan XY
Données de référence : (voir „Données de référence, plan XY” à la
page 439)
La cote de référence ZR et le diamètre de limitation IR peuvent
être déterminés avec la fonction „Choisir plan de référence“ (voir
page 417).
ICP génère :
 l'indicatif de section FRONT_Y avec les paramètres diamètre de
limitation, cote de référence et angle de broche. L'indicatif de
section n'existe pas avec des contours imbriqués.
 un G308 avec les paramètres nom de contour et profondeur de
fraisage/de perçage (–1*BT).
 un G472 avec les paramètres du modèle.
 la fonction G et les paramètres de la figure/du perçage.
 un G309.
Données de référence, plan XY
ID
Nom du contour
PT Profondeur de fraisage
C Angle de broche
IR Diamètre de limitation
ZR Cote de référence
Paramètres du modèle
X, Y
Centre du modèle
QP Nombre de points du modèle
DR Sens de rotation (par défaut : 0)
 DR = 0, sans EP : répartition sur un cercle entier
 DR = 0, avec EP : répartition sur un arc de cercle
 DR = 0, avec EPi : le signe de EPi détermine le sens
(EPi < 0 : sens horaire).
 DR = 1, avec EP : sens horaire
 DR = 1, avec EPi : sens horaire (le signe de EPi est
sans importance)
 DR = 2, avec EP : sens anti-horaire
 DR = 2, avec EPi : sens anti-horaire (le signe de EPi est
sans importance)
DP Diamètre du modèle
AP Angle de départ (par défaut : 0°)
EP Angle final (sans indication : répartition des perçages sur
360°)
EPi Angle entre deux figures
H Position élément
 0 : normal – les figures subissent une rotation autour
du centre du cercle.
 1 : position standard – la position de la figure par
rapport au système de coordonnées reste inchangée
(translation).
