4.4 Cy
cles Multipasses

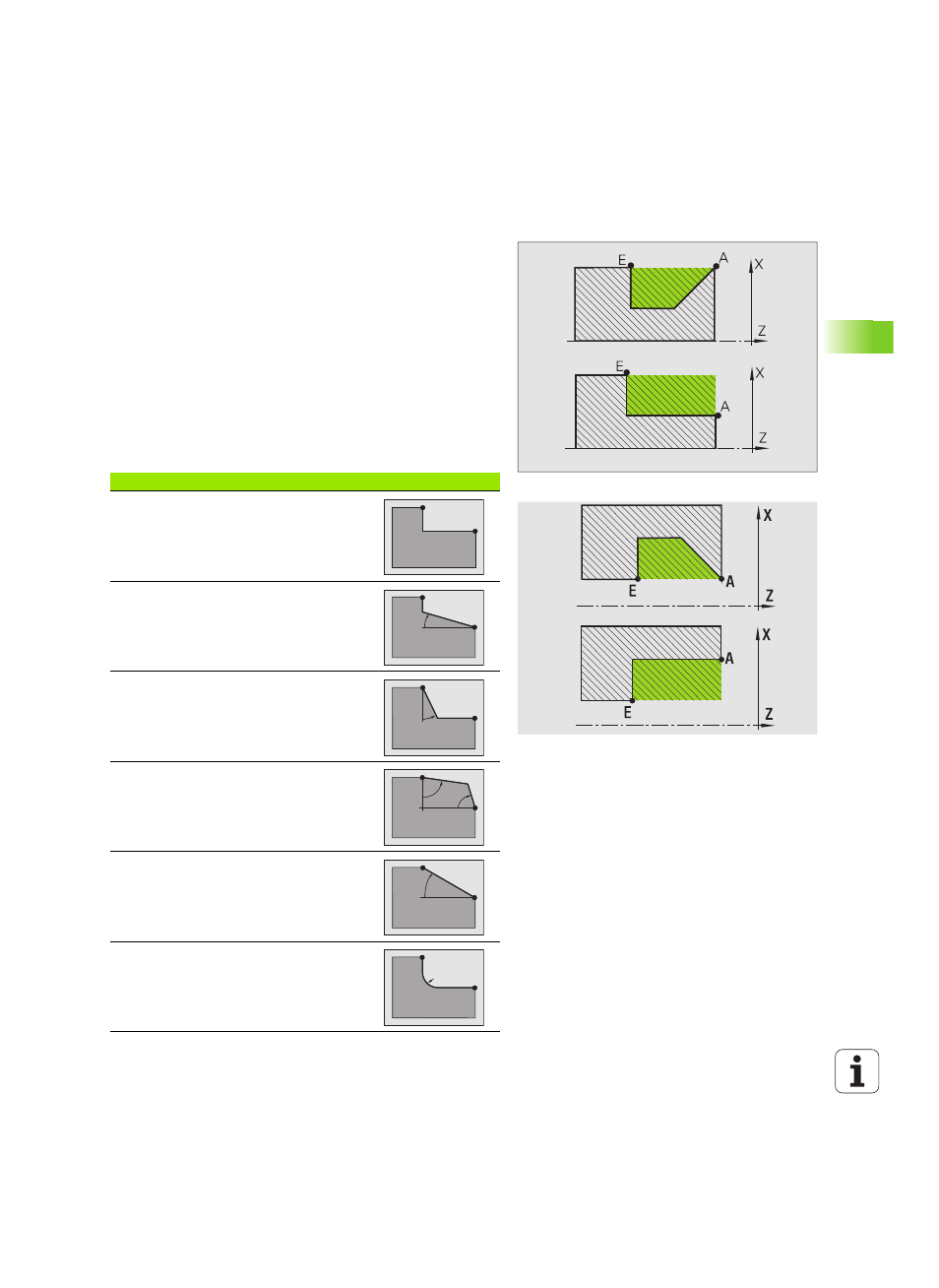

Position de l'outil
Tenez compte de la position de l'outil (point de départ X, Z) avant
l'exécution des cycles multipasses en mode Etendu. Les règles sont
valables pour tous les sens d'usinage et de passe ainsi que pour
l'ébauche et la finition (voir ex. pour cycles longitudinaux)
 Le point de départ ne doit pas être dans la zone hachurée.
 La zone d'usinage commence au point de départ X, Z lorsque
l'outil est situé „avant“ la section de contour. Sinon, seule la section
de contour définie sera usinée.
 Pour un usinage intérieur, si le point de départ X, Z est situé au-
dessus du centre de tournage, seule la section de contour définie
sera usinée.
(A = premier point du contour X1, Z1 ; E = point final du contour X2, Z2)
Formes de contours
Eléments de contour avec les cycles multipasses
Mode Normal
Usinage dans zone rectangulaire
Mode Etendu
Pente en début de contour
Mode Etendu
Pente en fin de contour
Mode Etendu
Pentes en début et en fin de contour avec un
angle > 45°
Mode Etendu
Une
pente (avec premier point contour, point
final du contour et angle de départ)
Mode Etendu
Arrondi
