HEIDENHAIN MANUALplus 620 405
5.9 Eléments de cont
our sur la f
a
ce fr
ontale
ICP génère un G100 dans smart.Turn.

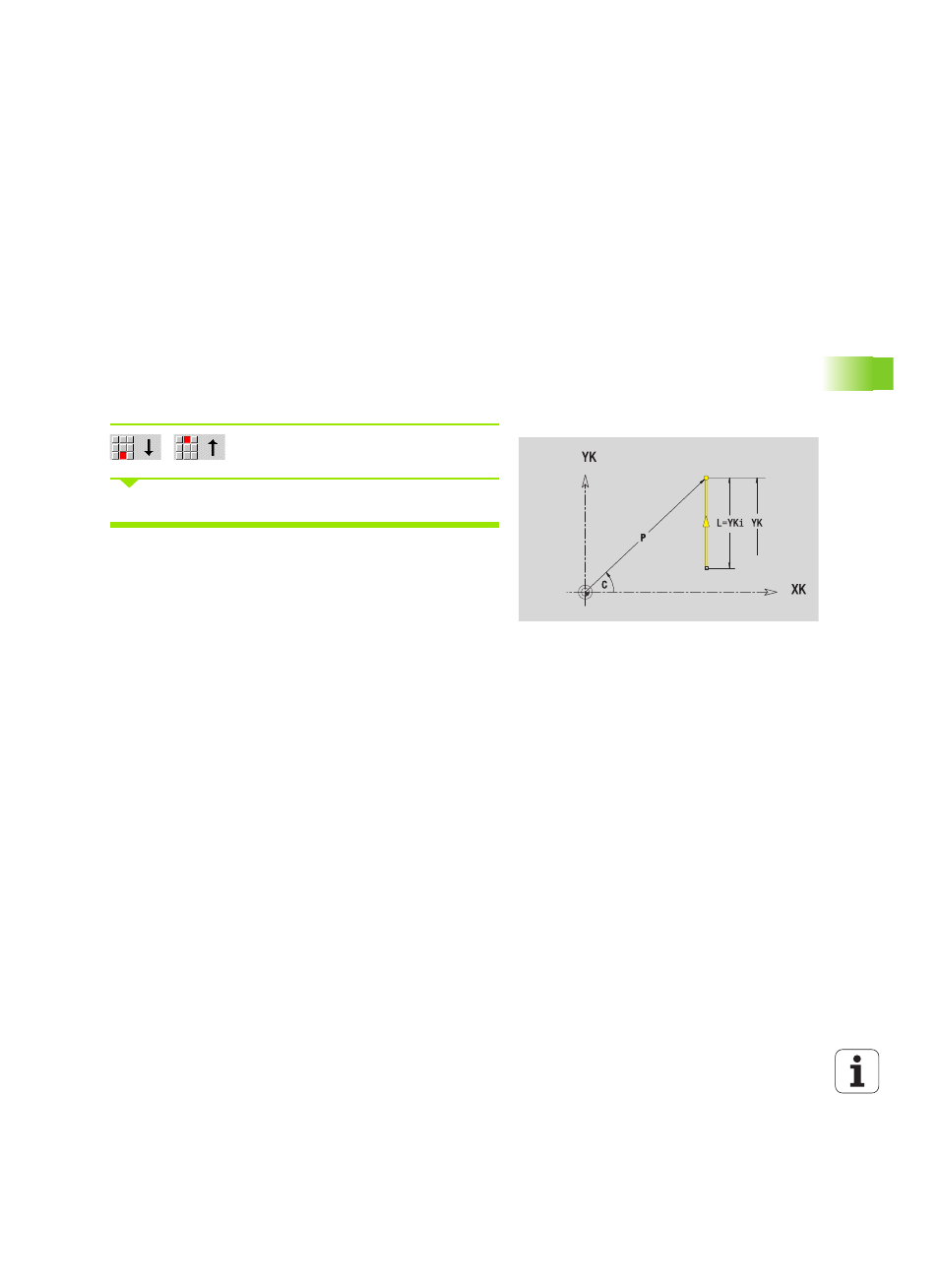

Droites verticales sur la face frontale
Sélectionner la direction de la droite.
Coter la droite et définir la transition avec l'élément de contour suivant.
ICP génère G101 dans smart.Turn.
HF Sens
 0 : en opposition
 1 : en avalant
DF Diamètre de la fraise
WF Angle du chanfrein
BR Largeur du chanfrein
RB Plan de retrait
Paramètres
YK
Point d'arrivée, cartésien
YKi Point d'arrivée en incrémental (distance départ – arrivée)
C Point d'arrivée, polaire – angle
P Point d'arrivée, polaire
L Longueur droite
F : voir attributs d'usinage Page 367
