HEIDENHAIN MANUALplus 620 357
4.9 Modèles de perçag
e et de fr
aisag
e

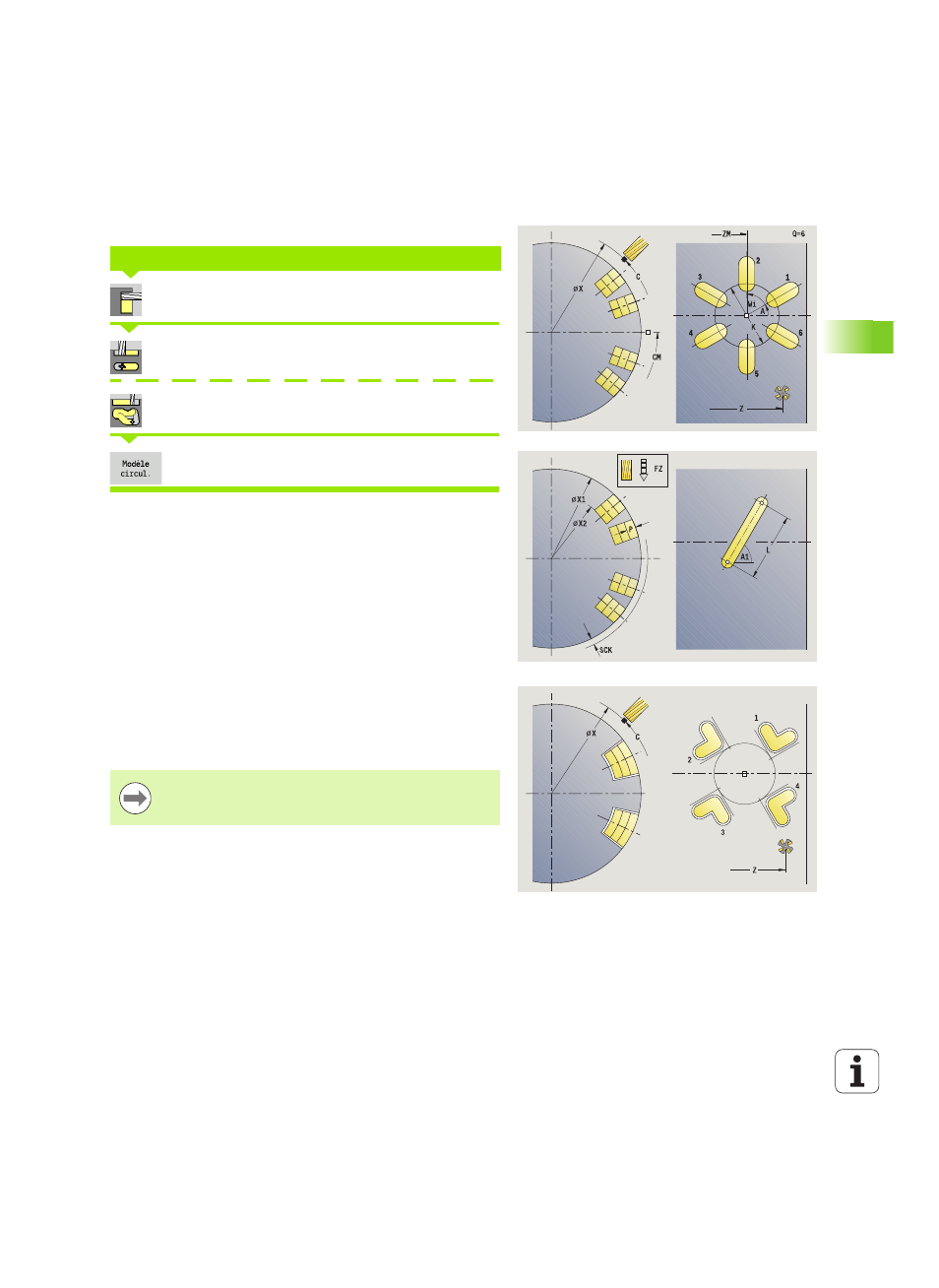

Modèle circulaire de fraisage, radial
Sélectionner Fraisage
Sélectionner Rainure radiale
Sélectionner le contour ICP radial
Activer la softkey Modèle circul.
Modèle circul. est activé dans les cycles de fraisage pour usiner des
figures équidistantes sur un cercle ou un arc de cercle situé sur
l'enveloppe.
La commande demande également les paramètres destinés à
l'usinage de la figure de fraisage (voir définition des cycles).
MODÈLE CIRCULAIRE DE FRAISAGE, RADIAL
Paramètres du cycle
X, Z
Point de départ
C Angle de broche (position axe C) – (par défaut : angle
broche actuel)
Q Nombre de rainures
ZM, CM Centre du modèle : position, angle
K
Diamètre du modèle
A Angle 1ère rainure (par défaut : 0°)
Wi Incrément angulaire (écarts sur le modèle) - (par défaut :
les fraisages sont répartis régulièrement sur un cercle)
Le point de départ d'un contour ICP défini comme modèle
doit être positionné sur l'axe XK.
