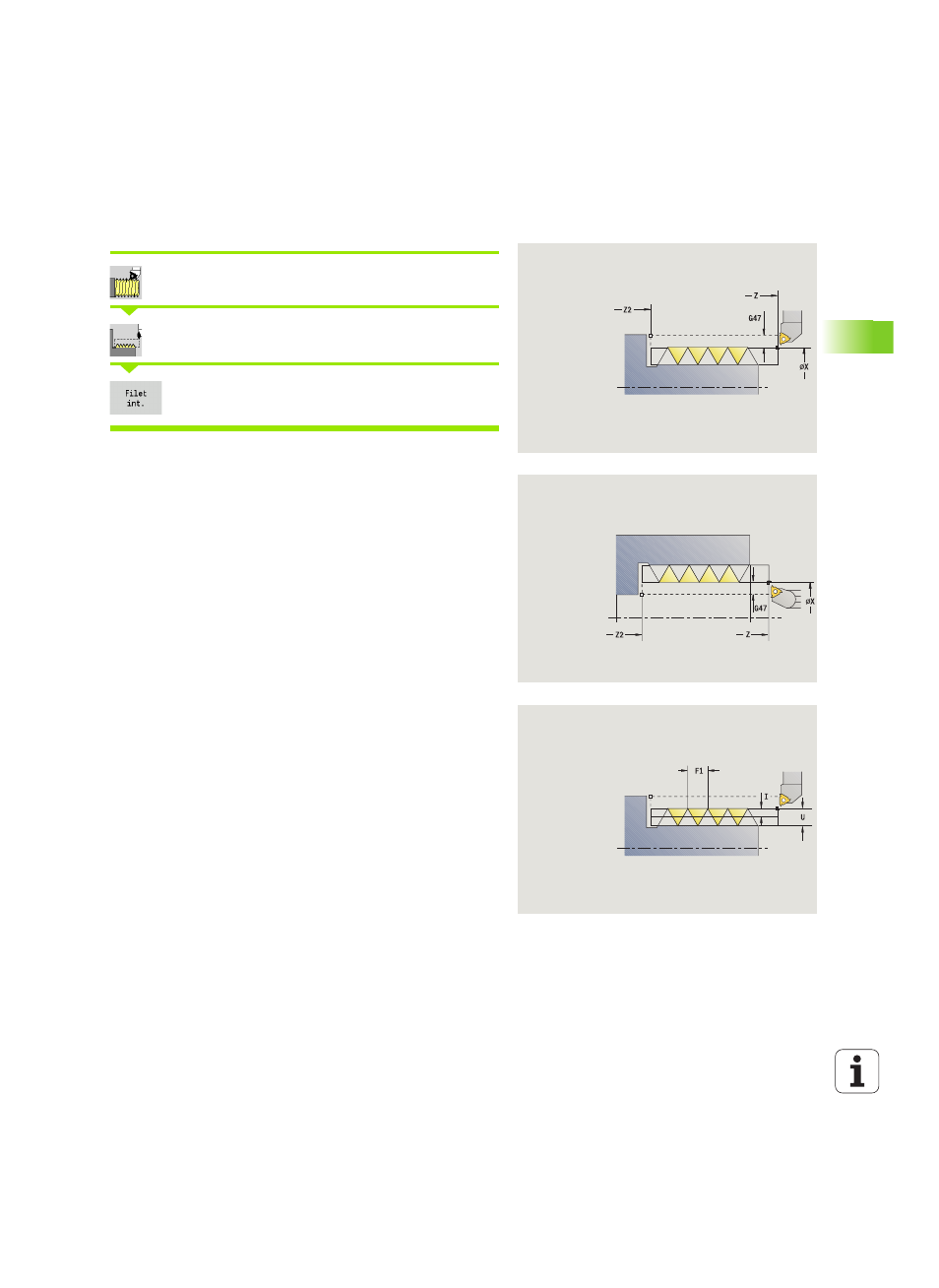

Cycle filetage (longitudinal)
Sélectionner le filetage
Sélectionner le cycle de filetage
 Act.: Filetage intérieur
 Inact.: Filetage extérieur
Le cycle crée un filetage extérieur ou intérieur en une passe avec un
angle de flanc de 30°. La passe est réalisée exclusivement dans le
„sens X“.
Paramètres du cycle
X, Z
Point de départ du filet
Z2 Point final du filet
F1 Pas du filetage (= avance)
U Profondeur de filetage – aucune indication :
 Filetage extérieur : U=0.6134*F1
 Filetage intérieur : U=–0.5413*F1
I Plongée max.
 I<U : Première passe avec „I“ – chaque passe suivante :
réduction de la profondeur de passe
 I=U : une passe
 Aucune introduction : I est calculée à partir de U et F1
G47 Distance de sécurité (voir page 130)
G14 Point de changement d'outil (voir page 130)
T N° de place dans la tourelle
ID Numéro ID outil
S Vitesse de rotation/vitesse de coupe
GV Type de passe
 0: Section de copeau constante
 1: Passe constante
 2: Avec répartition de passe restante
 3: Sans répartition de passe restante
 4: comme MANUALplus 4110
 5 : passe constante (comme pour 4290)
 6 : constant avec reste (comme pour 4290)
