3.1 Pr
ogr
ammation et exécution d'opér
a
tions simples d'usinag
e
Exemple 1
Une seule pièce doit comporter un trou profond de 20 mm. Après avoir
bridé et dégauchi la pièce puis initialisé le point de référence, le trou
peut être programmé en quelques lignes et usiné ensuite.
L'outil est prépositionné tout d'abord au-dessus de la pièce à l'aide de
séquences L (linéaires), puis positionné à une distance d'approche de
5 mm au-dessus du trou. Celui-ci est ensuite usiné avec le cycle 200
PERCAGE
.
Fonction de droites L (cf. „Droite L” à la page 151), cycle PERCAGE
(cf. „PERCAGE (cycle 200)” à la page 217).

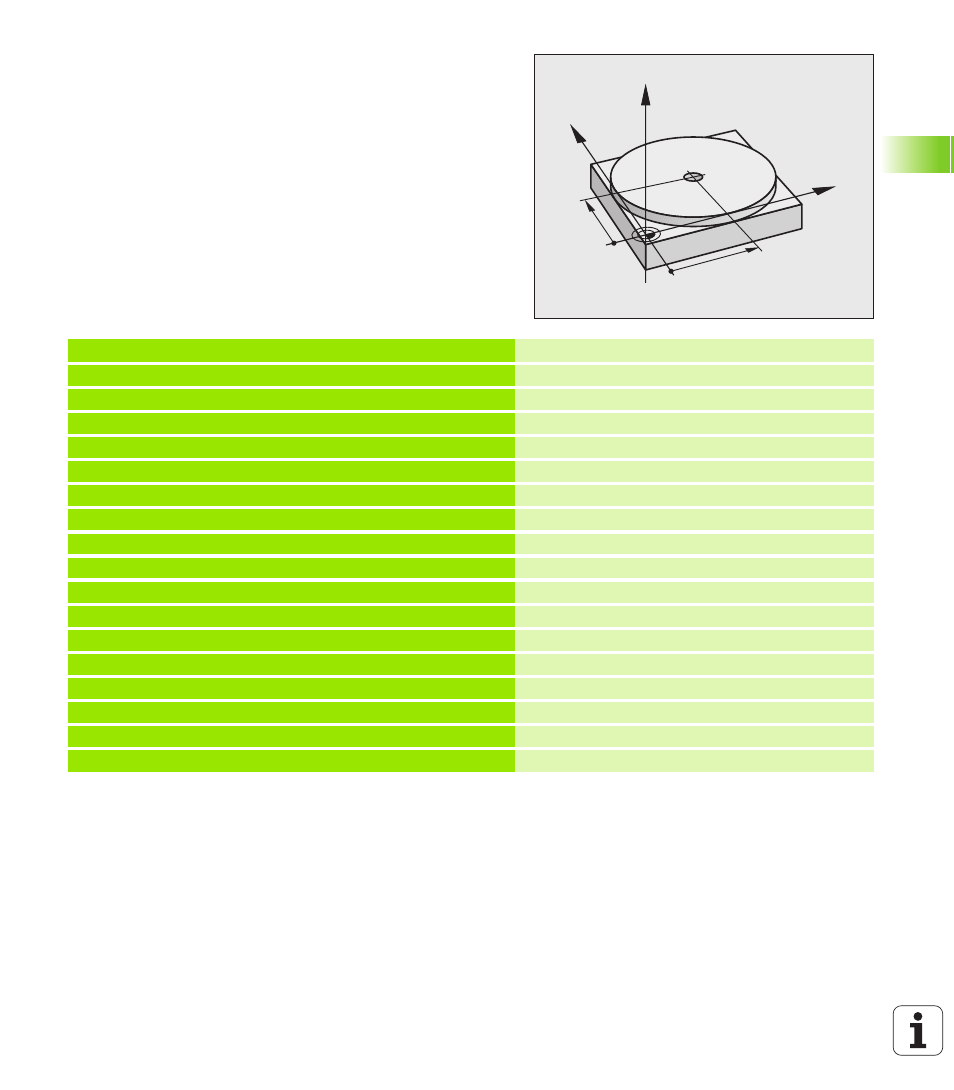

Y
X
Z
50
50
0 BEGIN PGM $MDI MM
1 TOOL CALL 1 Z S1860 Appeler l'outil: Axe d'outil Z,
Vitesse de rotation broche 1860 tours/min.
2 L Z+200 R0 FMAX Dégager l'outil (F MAX = avance rapide)
3 L X+50 Y+50 R0 FMAX M3 Positionner l'outil avec F MAX au-dessus du trou,
Marche broche
4 CYCL DEF 200 PERCAGE Définir le cycle PERCAGE
Q200=5 ;DISTANCE D'APPROCHE Distance d'approche de l'outil au-dessus du trou
Q201=-15 ;PROFONDEUR Profondeur de trou (signe = sens de l'usinage)
Q206=250 ;AVANCE PLONGÉE PROF. Avance de perçage
Q202=5 ;PROFONDEUR DE PASSE Profondeur de la passe avant le retrait
Q210=0 ;TEMPO. EN HAUT Temporisation après chaque dégagement, en sec.
Q203=-10 ;COORD. SURFACE PIÈCE Coordonnée de la surface de la pièce
Q204=20 ;SAUT DE BRIDE Distance d'approche de l'outil au-dessus du trou
Q211=0.2 ;TEMPO. AU FOND Temporisation au fond du trou, en secondes
5 CYCL CALL Appeler le cycle PERCAGE
6 L Z+200 R0 FMAX M2 Dégager l'outil
7 END PGM $MDI MM Fin du programme
