270 8 Programmation: Cycles
8.3 Cy
cles de fr
aisag
e
de poc
hes, t
e
nons et r
a
inur
es
 Distance d'approche 1 (en incrémental): Distance
entre la pointe de l'outil (position initiale) et la surface
de la pièce
 Profondeur de fraisage 2 : Distance entre la surface
de la pièce et le fond de la poche
 Profondeur de passe 3 (en incrémental): Distance
parcourue par l'outil en une passe. L'outil se déplace
en une passe à la profondeur lorsque:
„ la profondeur de passe est égale à la profondeur
„ la profondeur de passe est supérieure à la
profondeur
 Avance plongée en profondeur : Vitesse de
déplacement de l'outil lors de la plongée

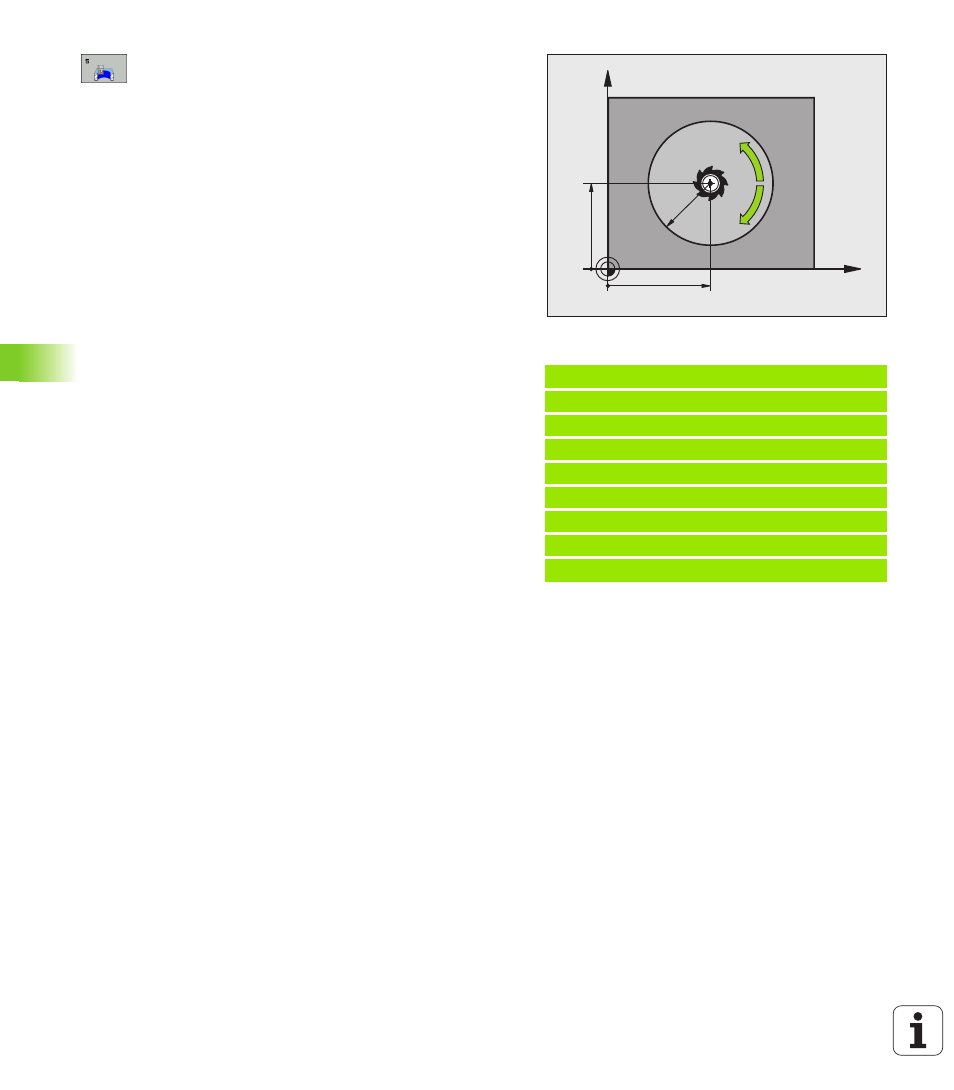

 Rayon : Rayon de la poche circulaire
 Avance F : Vitesse de déplacement de l'outil dans le
plan d'usinage
 Rotation sens horaire
DR +: Fraisage en avalant avec M3
DR –: Fraisage en opposition avec M3
Exemple: Séquences CN
16 L Z+100 R0 FMAX
17 CYCL DEF 5.0 POCHE CIRCULAIRE
18 CYCL DEF 5.1 DIST. 2
19 CYCL DEF 5.2 PROF. -12
20 CYCL DEF 5.3 PASSE 6 F80
21 CYCL DEF 5.4 RAYON 35
22 CYCL DEF 5.5 F100 DR+
23 L X+60 Y+50 FMAX M3
24 L Z+2 FMAX M99
X
Y
DR+
R35
50
60
DR–
