HEIDENHAIN TNC 320 229
8.2 Cy
cles de perçag
e, tar
a
udag
e
et fr
aisag
e
de filets
 Distance d'approche Q200 (en incrémental): Distance
entre la pointe de l'outil et la surface de la pièce
 Profondeur Q201 (en incrémental): Distance entre la
surface de la pièce et le fond du trou (pointe conique
du foret)
 Avance plongée en profondeur Q206: Vitesse de
déplacement de l'outil lors du perçage en mm/min.
 Profondeur de passe Q202 (en incrémental): Distance
parcourue par l'outil en une passe. La profondeur
n'est pas forcément un multiple de la profondeur de
passe. L'outil se déplace en une passe à la profondeur
lorsque:
„ la profondeur de passe est égale à la profondeur
„ la profondeur de passe est supérieure à la
profondeur
 Coordonnée surface pièce Q203 (en absolu):
Coordonnée de la surface de la pièce
 Saut de bride Q204 (en incrémental): Coordonnée
dans l'axe de broche excluant toute collision entre
l'outil et la pièce (matériels de serrage)
 Valeur réduction Q212 (en incrémental): La
TNCdiminue la profondeur de passe Q202 de cette
valeur
 Profondeur passe min. Q205 (en incrémental): Si
vous avez introduit une valeur de réduction, la TNC
limite la passe à la valeur introduite sous Q205
 Distance de sécurité en haut Q258 (en
incrémental): Distance de sécurité pour le
positionnement en rapide lorsque, après un retrait
hors du trou, la TNC déplace l'outil à nouveau à la
profondeur de passe actuelle; valeur lors de la
première passe
 Distance de sécurité en bas Q259 (en incrémental):
Distance de sécurité pour le positionnement en
rapide lorsque, après un retrait hors du trou, la TNC
déplace l'outil à nouveau à la profondeur de passe
actuelle; valeur lors de la dernière passe

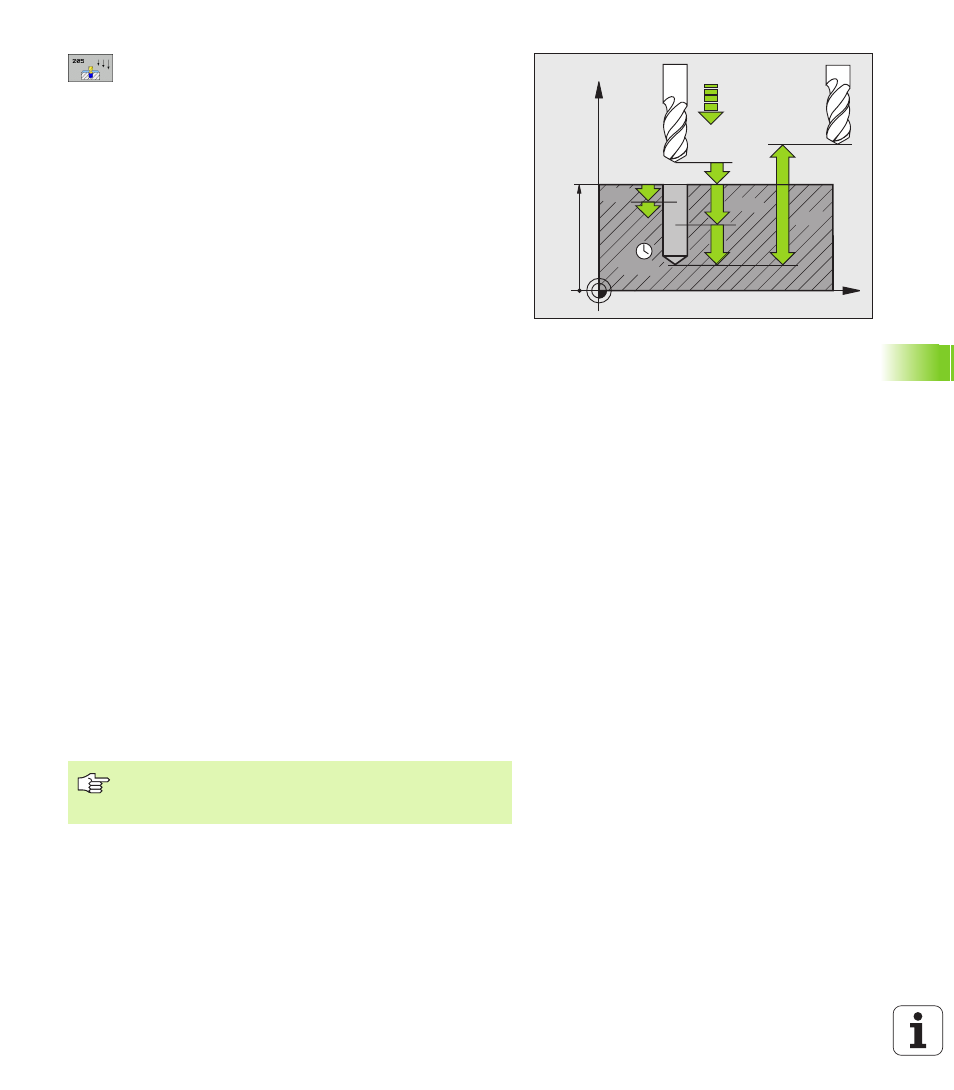

X
Z
Q200
Q201
Q206
Q202
Q203
Q204
Q211
Q257
Si vous introduisez Q258 différent de Q259, la TNC
modifie régulièrement la distance de sécurité entre la
première et la dernière passe.
