482 12 Fonctions MOD
12.8 Int
e
rf
ace Ether
n
et

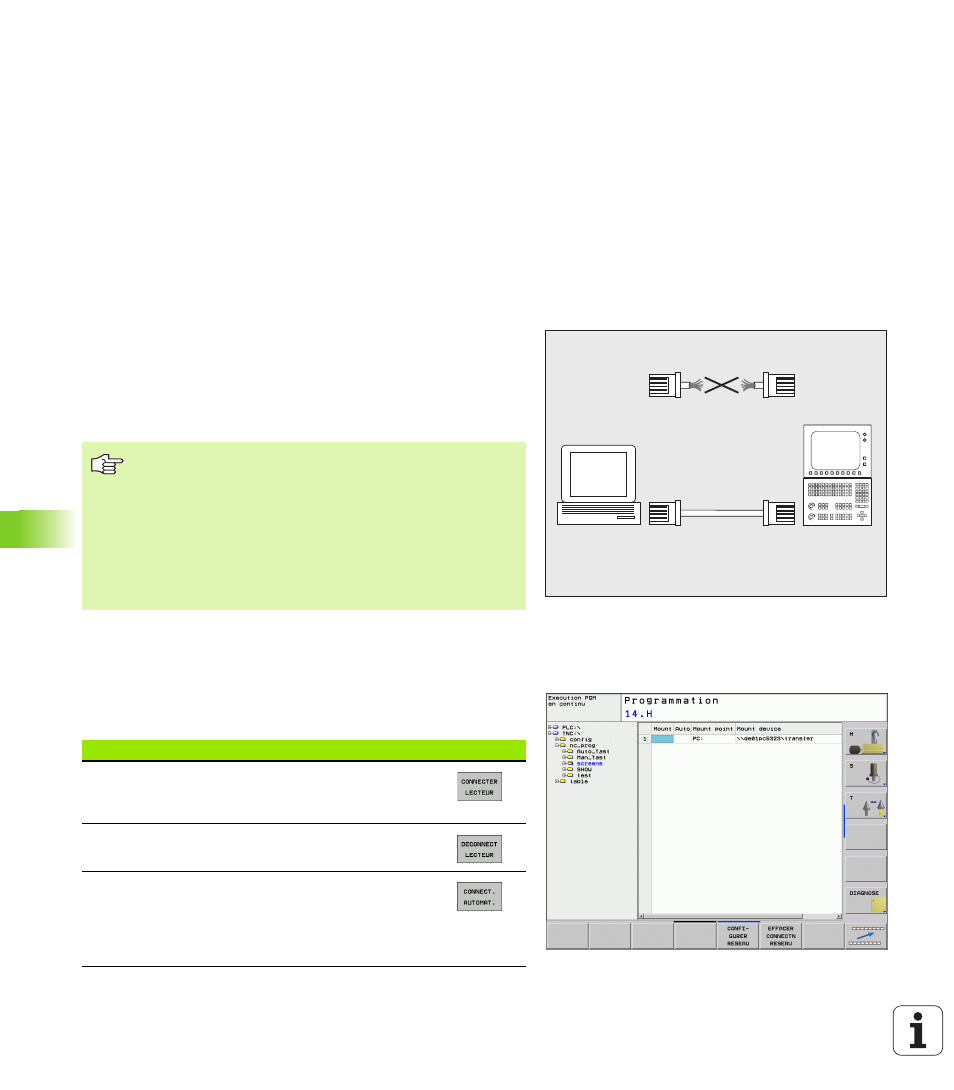

12.8 Interface Ethernet
Introduction
En standard, la TNC est équipée d'une carte Ethernet pour relier la
commande en tant que client à votre réseau. La TNC transfère les
données au moyen de la carte Ethernet
„ en protocole smb (server message block) pour systèmes
d'exploitation Windows ou
„ en utilisant la famille de protocoles TCP/IP (Transmission Control
Protocol/Internet Protocol) et à l'aide du NFS (Network File System)
Possibilités de raccordement
Vous pouvez relier la carte Ethernet de la TNC par le raccordement
RJ45 (X26,100BaseTX ou 10BaseT) à votre réseau ou bien
directement sur un PC. Le raccordement est séparé galvaniquement
de l'électronique de la commande.
Pour le raccordement 100BaseTX ou 10BaseT, utilisez un câble
Twisted Pair pour relier la TNC à votre réseau.
Raccorder la commande au réseau
Sommaire des fonctions de la configuration réseau
 Dans le gestionnaire de fichiers (PGM MGT), sélectionnez la softkey
Réseau
PC
TNC
10BaseT / 100BaseTx
La longueur maximale du câble entre la TNC et un nœud
de jonction dépend de la classe de qualité du câble ainsi
que de sa gaine et du type de réseau (100BaseTX ou
10BaseT).
Vous pouvez également et avec peu de dépenses,
connecter la TNC directement avec un PC équipé d’une
carte Ethernet. Pour cela, reliez la TNC (raccordement X26)
et le PC au moyen d'un câble croisé Ethernet (désignation
du commerce: ex. câble patch croisé ou câble STP croisé)
Fonction Softkey
Etablir une liaison avec le lecteur-réseau sélectionné.
Lorsque la liaison est établie, une case cochée est
affichée pour validation sous Mount.
Coupe la liaison avec un lecteur réseau.
Active ou désactive la fonction Automount (=
connexion automatique du lecteur réseau au
démarrage de la commande). L’état de la fonction est
signalé par une case cochée sous Auto dans le tableau
de lecteurs réseau.
