HEIDENHAIN TNC 320 157
6.4 Cont
our
nag
e
s – Coor
données car
tésiennes

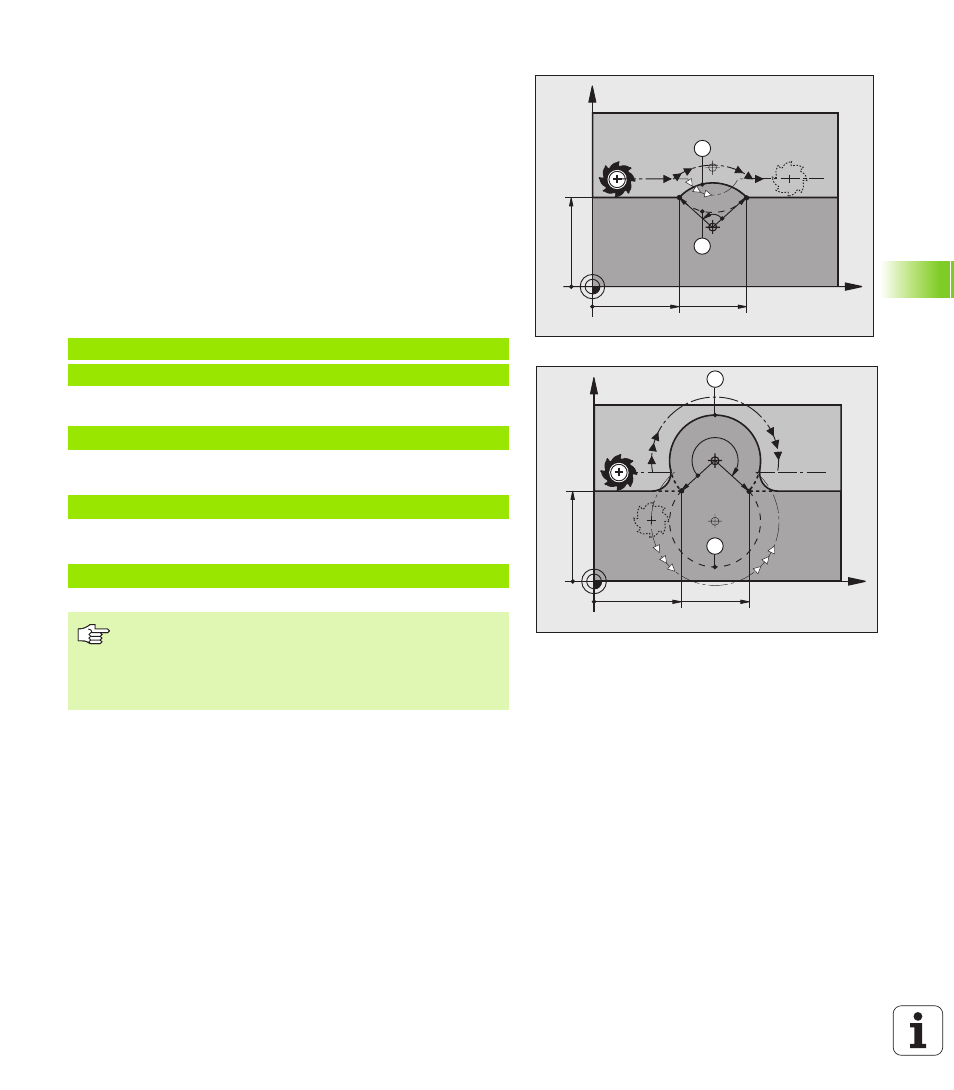

Angle au centre CCA et rayon R de l'arc de cercle
Le point initial et le point final du contour peuvent être reliés ensemble
par quatre arcs de cercle différents et de même rayon:
Petit arc de cercle: CCA<180°
Rayon de signe positif R>0
Grand arc de cercle: CCA>180°
Rayon de signe négatif R<0
Au moyen du sens de rotation, vous définissez si la courbure de l’arc
de cercle est dirigée vers l’extérieur (convexe) ou vers l’intérieur
(concave):
Convexe: Sens de rotation DR– (avec correction de rayon RL)
Concave: Sens de rotation DR+ (avec correction de rayon RL)
Exemple de séquences CN
ou
ou
ou
X
Y
ZW
R R
40
40 70
1
2
DR+
DR–
X
Y
40
40 70
DR+
4
ZW
3
R R
DR–
10 L X+40 Y+40 RL F200 M3
11 CR X+70 Y+40 R+20 DR- (ARC 1)
11 CR X+70 Y+40 R+20 DR+ (ARC 2)
11 CR X+70 Y+40 R-20 DR- (ARC 3)
11 CR X+70 Y+40 R-20 DR+ (ARC 4)
L’écart entre le point initial et le point final du diamètre du
cercle ne doit pas être supérieur au diamètre du cercle.
Rayon max.: 99,9999 m.
Fonction autorisée pour les axes angulaires A, B et C.
