452 11 Test de programme et exécution de programme
1
1
.1 Gr
aphismes

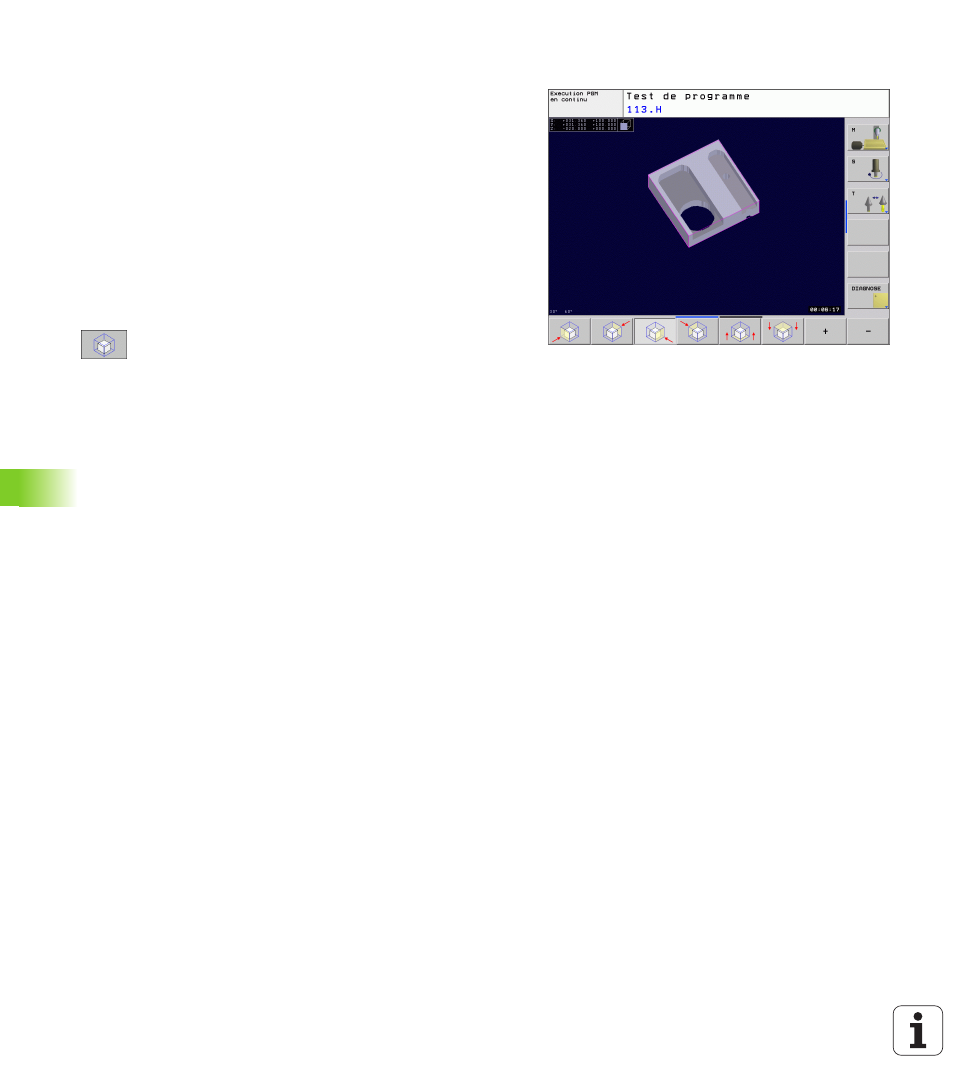

Agrandissement de la projection
Vous pouvez modifier la projection en mode Test de programme ainsi
que dans un mode Exécution de programme pour les types de
représentation en 3 plans et 3D
Pour cela, la simulation graphique ou l'exécution du programme doit
être arrêtée. Un agrandissement de la projection est toujours actif
dans tous les modes de représentation.
Modifier l'agrandissement de la projection
Softkeys: cf. tableau
 Si nécessaire, arrêter la simulation graphique
 Commuter la barre de softkeys en mode Test de programme ou
dans un mode Exécution de programme jusqu’à ce qu'apparaissent
les softkeys destinées à l'agrandissement de la projection.
 Sélectionner les fonctions d'agrandissement de la
projection
 A l’aide de la softkey (cf. tableau ci-dessous),
sélectionner le côté de la pièce
 Réduire ou agrandir la pièce brute: Maintenir enfoncée
la softkey REDUIRE ou AGRANDIR
 Commuter la barre de softkeys et sélectionner la
softkey PR. CPTE DETAIL
 Relancer le test ou l'exécution du programme avec la
softkey START (RESET + START rétablit la pièce
brute d'origine)
