HEIDENHAIN TNC 320 455
1
1
.2 Représent
e
r la pièce br
ut
e dans la z
o
ne d'usinag
e

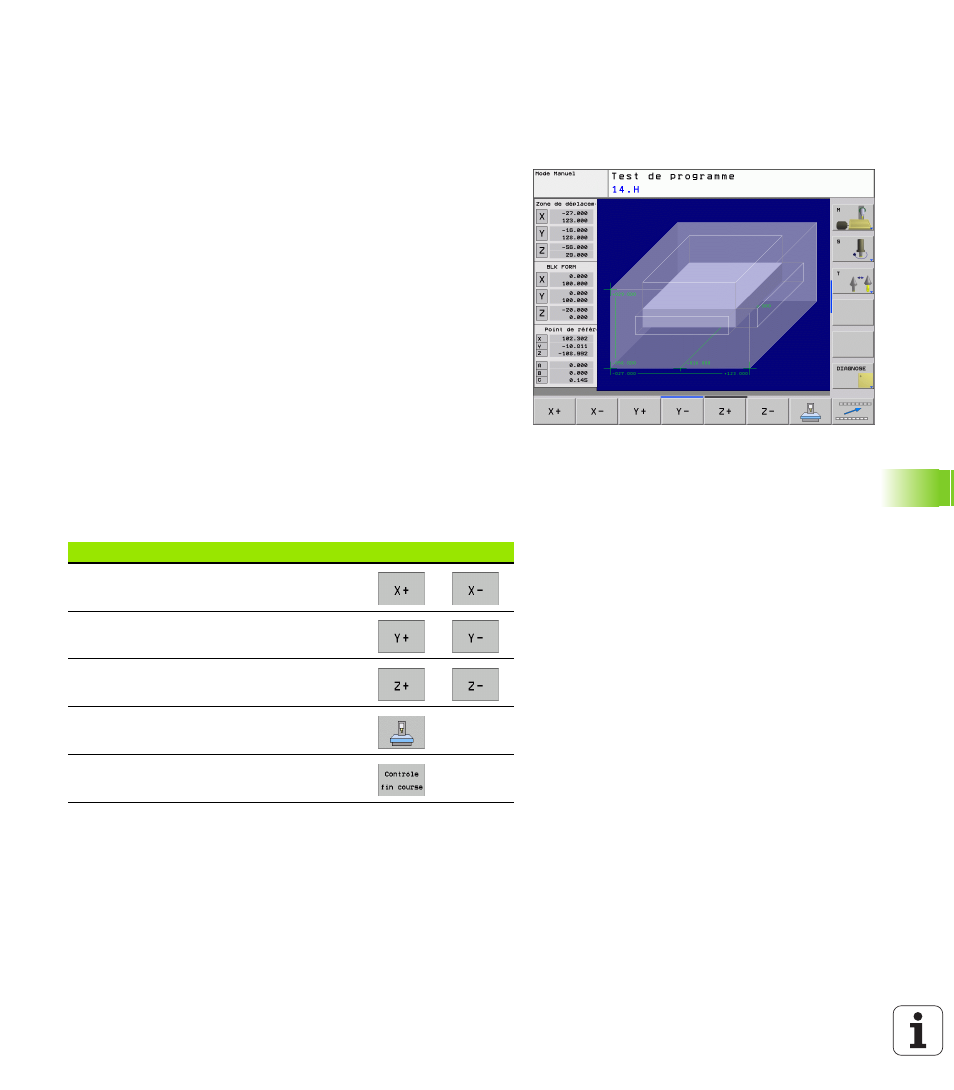

11.2 Représenter la pièce brute dans
la zone d'usinage
Application
En mode Test de programme, vous pouvez contrôler graphiquement
la position de la pièce brute ou du point de référence dans la zone
d'usinage de la machine et activer la surveillance de la zone d'usinage
en mode Test de programme: Appuyer sur la softkey PIECE BR. DANS
ZONE TRAVAIL
. Vous pouvez activer ou désactiver la fonction à l'aide de
la softkey Contrôle fin course (deuxième barre de softkeys).
Un autre parallélépipède transparent représente la pièce brute dont les
dimensions sont indiquées dans le tableau BLK FORM. La TNC prélève
les dimensions dans la définition de la pièce brute du programme
sélectionné. Le parallélépipède de la pièce brute définit le système de
coordonnées de programmation dont le point zéro est situé à
l'intérieur du parallélépipède de la zone de déplacement.
L'endroit où se trouve la pièce brute à l'intérieur de la zone d'usinage
est sans importance pour le test du programme lors de la surveillance
détaillée de la zone d'usinage. Si vous activez toutefois la surveillance
de la zone d'usinage, vous devez décaler „graphiquement“ la pièce
brute de manière à ce qu'elle soit située à l'intérieur de la zone
d'usinage. Pour cela, utilisez les softkeys du tableau.
Par ailleurs, vous pouvez activer le point de référence actuel pour le
mode de fonctionnement Test de programme (cf. tableau suivant,
dernière ligne).
Fonction Softkeys
Décaler la pièce brute dans le sens positif/
négatif de X
Décaler la pièce brute dans le sens positif/
négatif de Y
Décaler la pièce brute dans le sens positif/
négatif de Z
Afficher la pièce brute se référant au dernier
point de référence initialisé
Activation ou désactivation de la fonction de
surveillance
