10 Programmation: Paramètres Q
1
0
.13 Ex
emples de pr
ogr
a
mmation

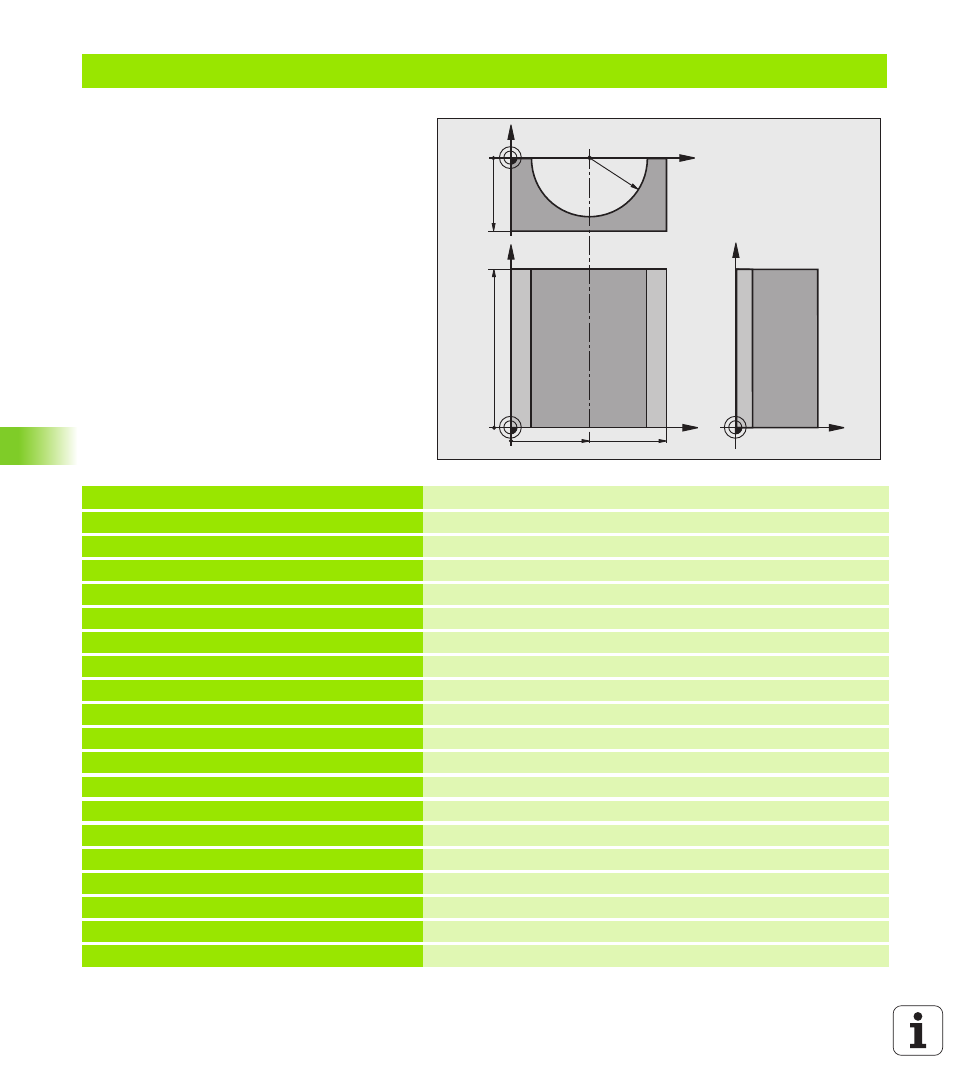

Exemple: Cylindre concave avec fraise à bout hémisphérique
Déroulement du programme
Le programme fonctionne avec une fraise à bout
hémisphérique et la longueur d'outil se réfère au
centre de la sphère
Le contour du cylindre est constitué de
nombreux petits segments de droite (à définir
avec Q13). Plus vous aurez défini de coupes et
plus lisse sera le contour
Le cylindre est fraisé en coupes longitudinales
(dans ce cas: parallèles à l’axe Y)
Définissez le sens du fraisage avec l'angle initial
et l'angle final dans l'espace:
Sens d'usinage horaire:
Angle initial > angle final
Sens d'usinage anti-horaire:
Angle initial < angle final
Le rayon d'outil est corrigé automatiquement
0 BEGIN PGM CYLIN MM
1 FN 0: Q1 = +50
Centre de l’axe X
2 FN 0: Q2 = +0
Centre de l’axe Y
3 FN 0: Q3 = +0
Centre de l'axe Z
4 FN 0: Q4 = +90
Angle initial dans l'espace (plan Z/X)
5 FN 0: Q5 = +270
Angle final dans l'espace (plan Z/X)
6 FN 0: Q6 = +40
Rayon du cylindre
7 FN 0: Q7 = +100
Longueur du cylindre
8 FN 0: Q8 = +0
Position angulaire dans le plan X/Y
9 FN 0: Q10 = +5
Surépaisseur de rayon du cylindre
10 FN 0: Q11 = +250
Avance plongée en profondeur
11 FN 0: Q12 = +400
Avance de fraisage
12 FN 0: Q13 = +90
Nombre de coupes
13 BLK FORM 0.1 Z X+0 Y+0 Z-50
Définition de la pièce brute
14 BLK FORM 0.2 X+100 Y+100 Z+0
15 TOOL CALL 1 Z S4000
Appel de l'outil
16 L Z+250 R0 FMAX
Dégager l'outil
17 CALL LBL 10
Appeler l’usinage
18 FN 0: Q10 = +0
Annuler la surépaisseur
19 CALL LBL 10
Appeler l’usinage
X
Y
50
100
100
Z
Y
X
Z
-50
R40
