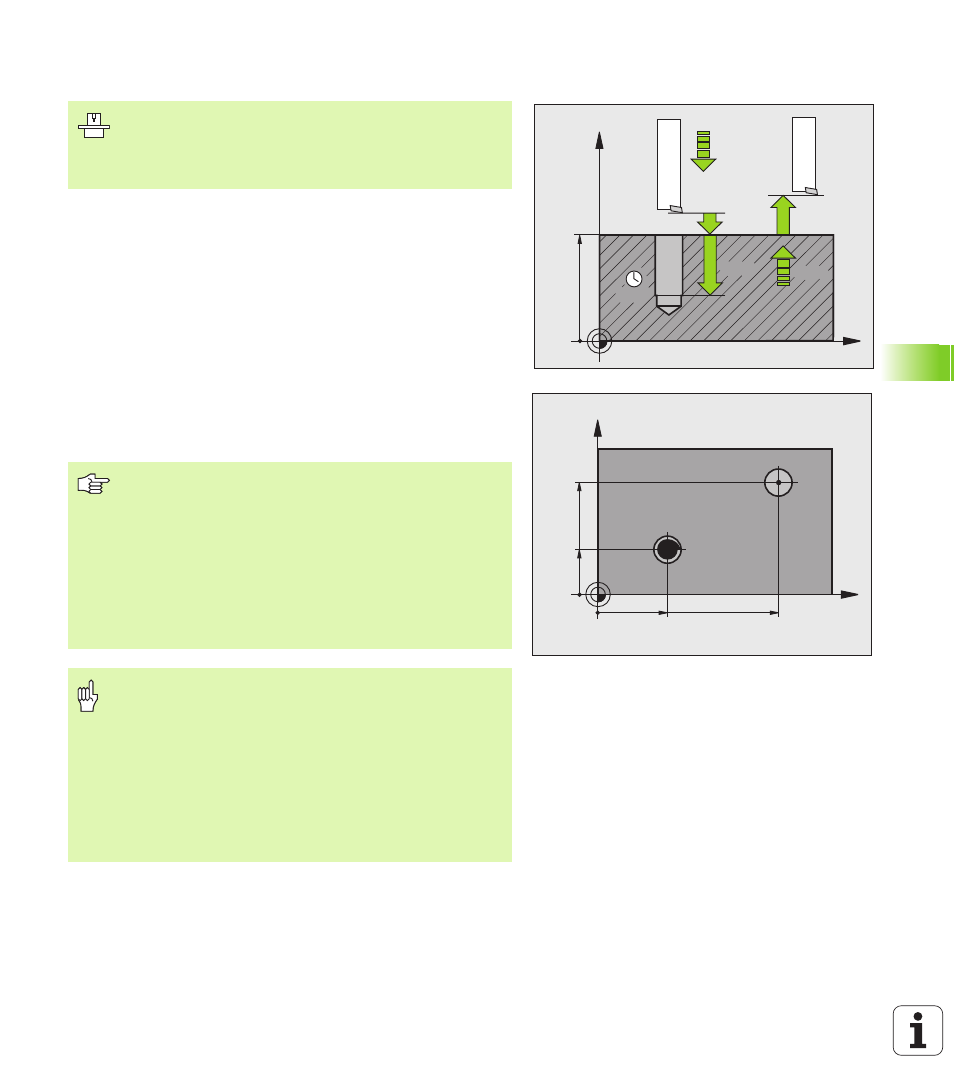

ALESAGE A L'OUTIL (cycle 202)
1 La TNC positionne l'outil dans l'axe de broche en avance rapide
FMAX, à la distance d'approche, au-dessus de la surface de la
pièce
2 Avec l'avance de perçage, l'outil perce à la profondeur
3 Au fond du trou, l'outil exécute une temporisation – si celle-ci est
programmée – avec broche en rotation pour casser les copeaux
4 Puis, la TNC exécute une orientation broche à la position définie
dans le paramètre Q336
5 Si le dégagement d’outil a été sélectionné, la TNC dégage l’outil à
0,2 mm (valeur fixe) dans la direction programmée
6 Pour terminer, la TNC rétracte l'outil suivant l'avance de retrait à la
distance d'approche puis, de là, avec FMAX et – si celui-ci est
programmé – au saut de bride. Si Q214=0, le retrait s'effectue sur
la paroi du trou
X
Z
Q200
Q201
Q206
Q211
Q203
Q204
Q208
30
X
Y
20
80
50
La machine et la TNC doivent avoir été préparées par le
constructeur de la machine.
Cycle utilisable uniquement sur machines avec
asservissement de broche.
Remarques avant que vous ne programmiez
Programmer la séquence de positionnement du point
initial (centre du trou) dans le plan d’usinage avec
correction de rayon R0.
Le signe du paramètre de cycle Profondeur détermine le
sens de l’usinage. Si vous programmez Profondeur = 0, la
TNC n'exécute pas le cycle.
En fin de cycle, la TNC rétablit les états de l'arrosage et de
la broche qui étaient actifs avant l'appel du cycle.
Avec le paramètre-machine displayDepthErr, vous
définissez si la TNC doit délivrer un message d'erreur (on)
ou ne pas en délivrer (off) en cas d'introduction d'une
profondeur positive.
Attention, risque de collision!
Vous ne devez pas perdre de vue que la TNC inverse le
calcul de la position de pré-positionnement si vous
introduisez une profondeur positive. L'outil se déplace
donc dans l'axe d'outil, en avance rapide, jusqu’à la
distance d'approche en dessous de la surface de la pièce!
