164 6 Programmation: Programmer les contours
6.5 Cont
our
n
ag
es – Coor
données polair
es

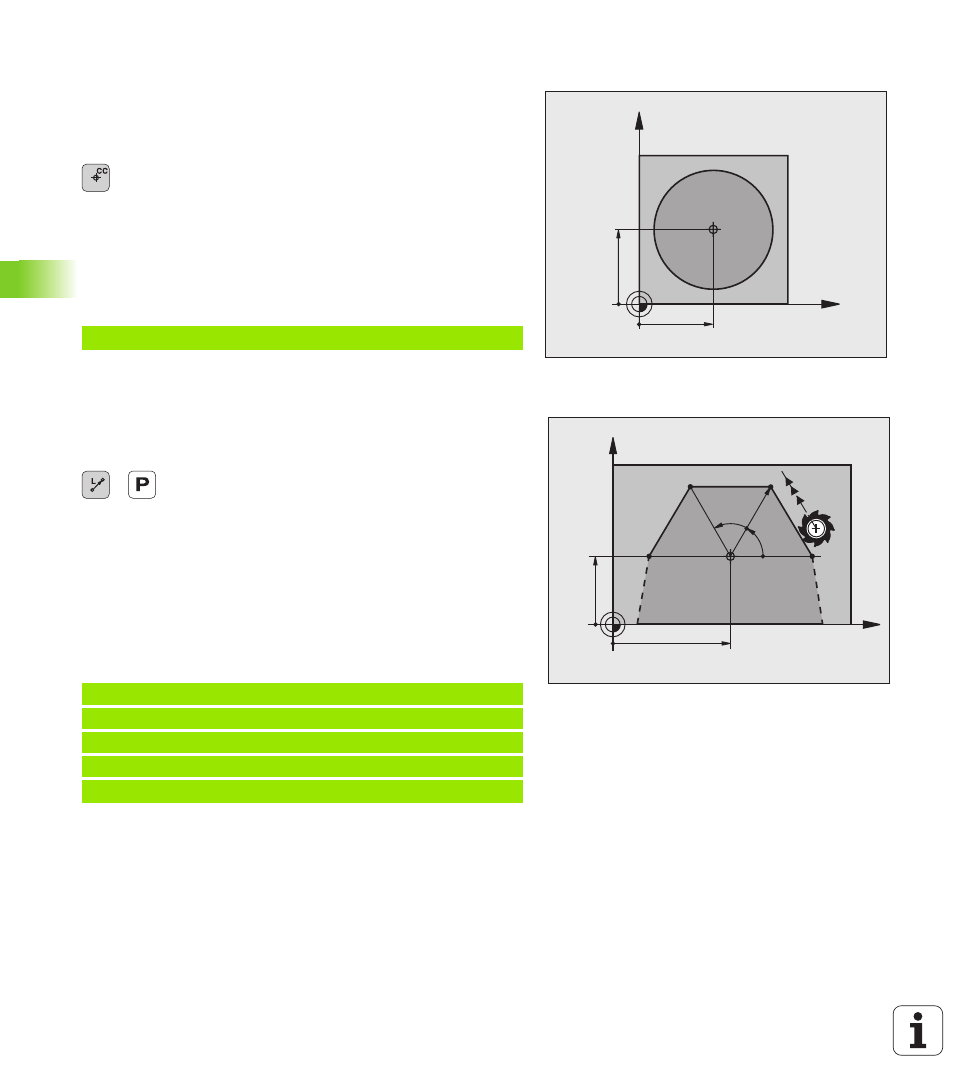

Origine des coordonnées polaires: Pôle CC
Avant d'indiquer les positions en coordonnées polaires, vous pouvez
définir le pôle CC à n'importe quel endroit du programme d'usinage.
Pour définir le pôle, procédez de la même manière que pour la
programmation du centre de cercle CC.
 Coordonnées CC: Introduire les coordonnées
cartésiennes pour le pôle ou
pour valider la dernière position programmée: Ne pas
introduire de coordonnées. Définir le pôle CC avant
de programmer les coordonnées polaires. Ne
programmer le pôle CC qu'en coordonnées
cartésiennes. Le pôle CC reste actif jusqu'à ce que
vous programmiez un nouveau pôle CC.
Exemple de séquences CN
Droite LP
L'outil se déplace sur une droite allant de sa position actuelle jusqu'au
point final de la droite. Le point initial correspond au point final de la
séquence précédente.
 Rayon polaire PR : Introduire la distance entre le point
final de la droite et le pôle CC
 Angle polaire PA : Position angulaire du point final de
la droite comprise entre –360° et +360°
Le signe de PA est déterminé par l'axe de référence angulaire:
„ Angle compris entre l'axe de référence angulaire et PR, sens anti-
horaire: PA>0
„ Angle compris entre l'axe de référence angulaire et PR, sens
horaire: PA<0
Exemple de séquences CN
X
Y
CC
X
CC
Y
CC
12 CC X+45 Y+25
X
Y
45
25
60°
60°
30
CC
12 CC X+45 Y+25
13 LP PR+30 PA+0 RR F300 M3
14 LP PA+60
15 LP IPA+60
16 LP PA+180
