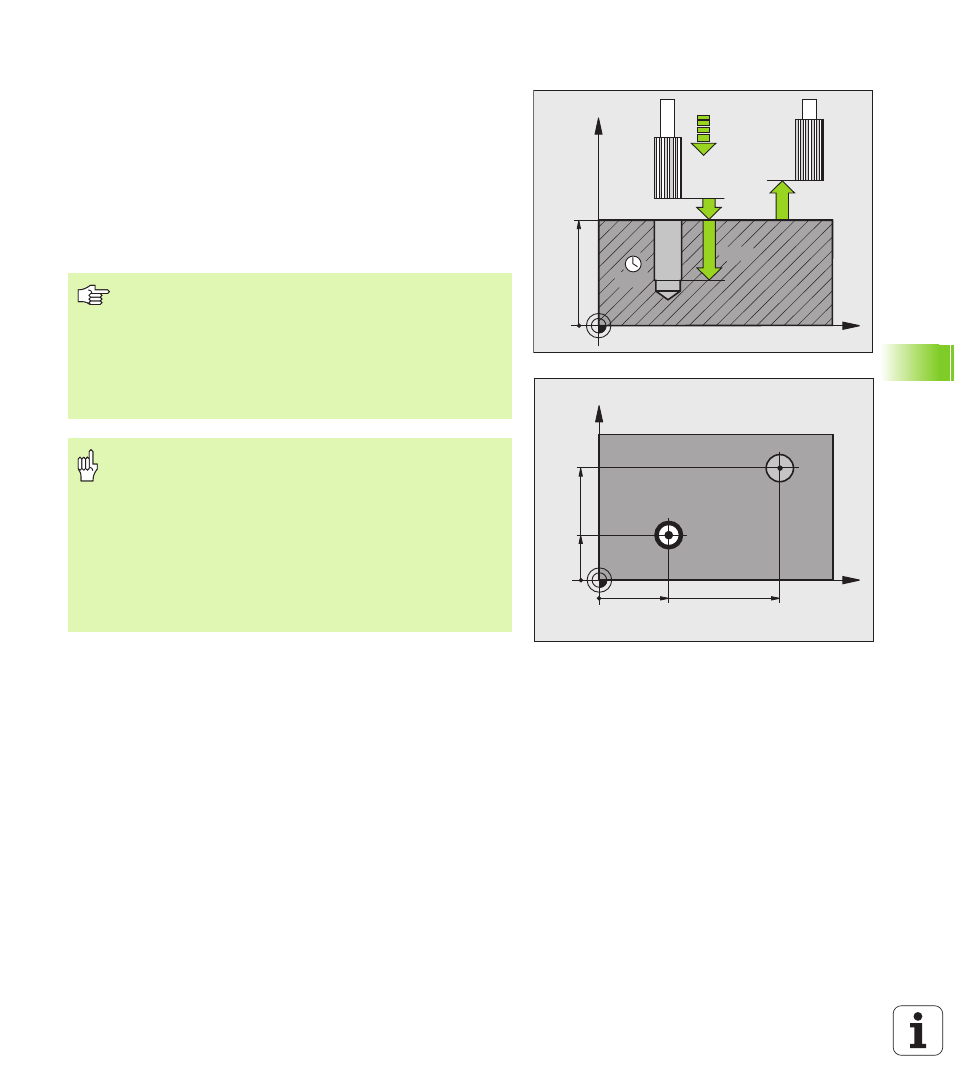

ALESAGE A L'ALESOIR (cycle 201)
1 La TNC positionne l'outil dans l'axe de broche en avance rapide
FMAX, à la distance d'approche introduite, au-dessus de la surface
de la pièce
2 Suivant l'avance F introduite, l'outil alèse jusqu'à la profondeur
programmée
3 Au fond du trou, l'outil exécute une temporisation (si celle-ci est
programmée)
4 Pour terminer, la TNC rétracte l'outil suivant l'avance F à la
distance d'approche puis, de là, avec FMAX et – si celui-ci est
programmé – au saut de bride
X
Z
Q200
Q201
Q206
Q211
Q203
Q204
30
X
Y
20
80
50
Remarques avant que vous ne programmiez
Programmer la séquence de positionnement du point
initial (centre du trou) dans le plan d’usinage avec
correction de rayon R0.
Le signe du paramètre de cycle Profondeur détermine le
sens de l’usinage. Si vous programmez Profondeur = 0, la
TNC n'exécute pas le cycle.
Avec le paramètre-machine displayDepthErr, vous
définissez si la TNC doit délivrer un message d'erreur (on)
ou ne pas en délivrer (off) en cas d'introduction d'une
profondeur positive.
Attention, risque de collision!
Vous ne devez pas perdre de vue que la TNC inverse le
calcul de la position de pré-positionnement si vous
introduisez une profondeur positive. L'outil se déplace
donc dans l'axe d'outil, en avance rapide, jusqu’à la
distance d'approche en dessous de la surface de la pièce!
