158 6 Programmation: Programmer les contours
6.4 Cont
our
nag
e
s – Coor
données car
tésiennes

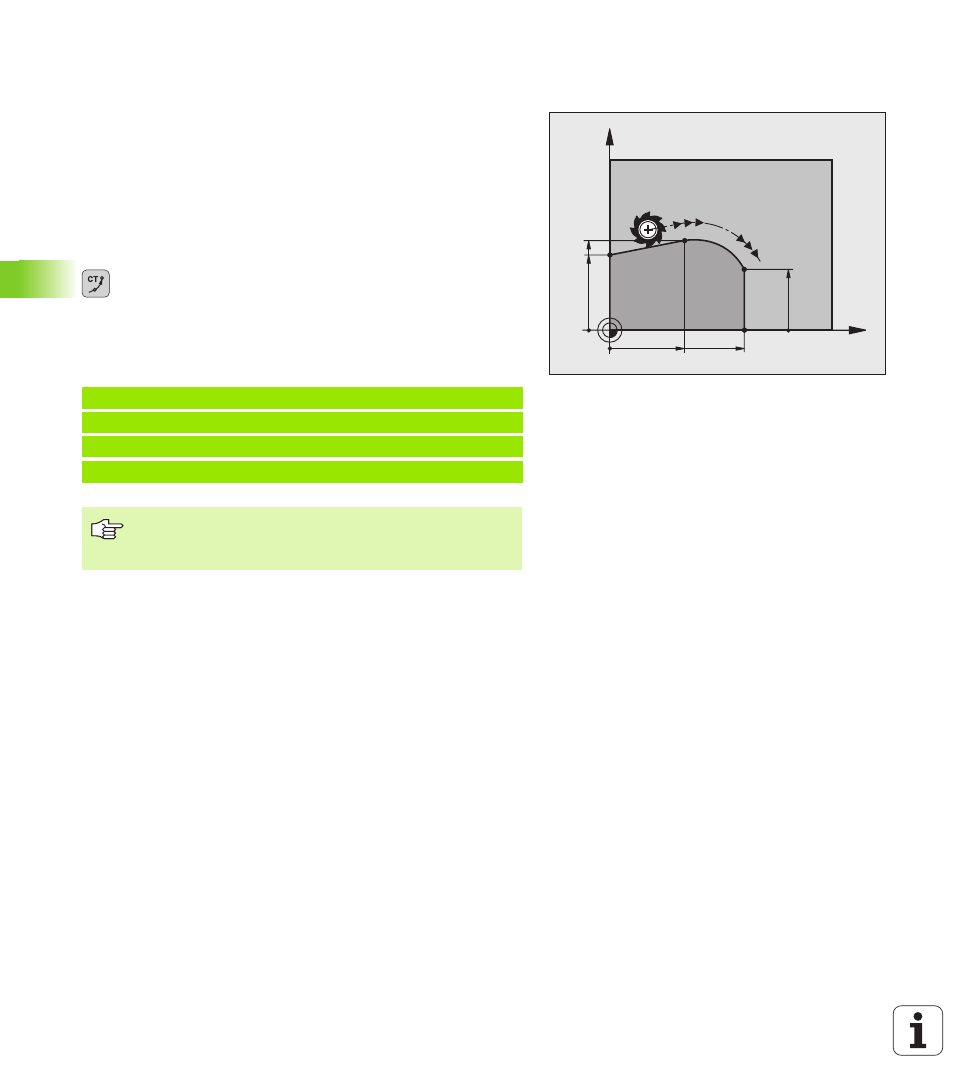

Trajectoire circulaire CT avec raccordement
tangentiel
L'outil se déplace sur un arc de cercle qui se raccorde par
tangentement à l'élément de contour programmé précédemment.
Un raccordement est dit „tangentiel“ lorsqu'il n'y a ni coin ni coude à
l'intersection des éléments du contour qui s'interpénètrent ainsi d'une
manière continue.
Programmez directement avant la séquence CT l'élément de contour
sur lequel se raccorde l'arc de cercle par tangentement. Il faut pour
cela au minimum deux séquences de positionnement
 Coordonnées du point final de l'arc de cercle, si
nécessaire:
 Avance F
 Fonction auxiliaire M
Exemple de séquences CN
X
Y
25 45
25
30
20
7 L X+0 Y+25 RL F300 M3
8 L X+25 Y+30
9 CT X+45 Y+20
10 L Y+0
La séquence CT et l’élément de contour programmé
avant doivent contenir les deux coordonnées du plan dans
lequel l’arc de cercle doit être exécuté!
