6.5 Cont
our
n
ag
es – Coor
données polair
es

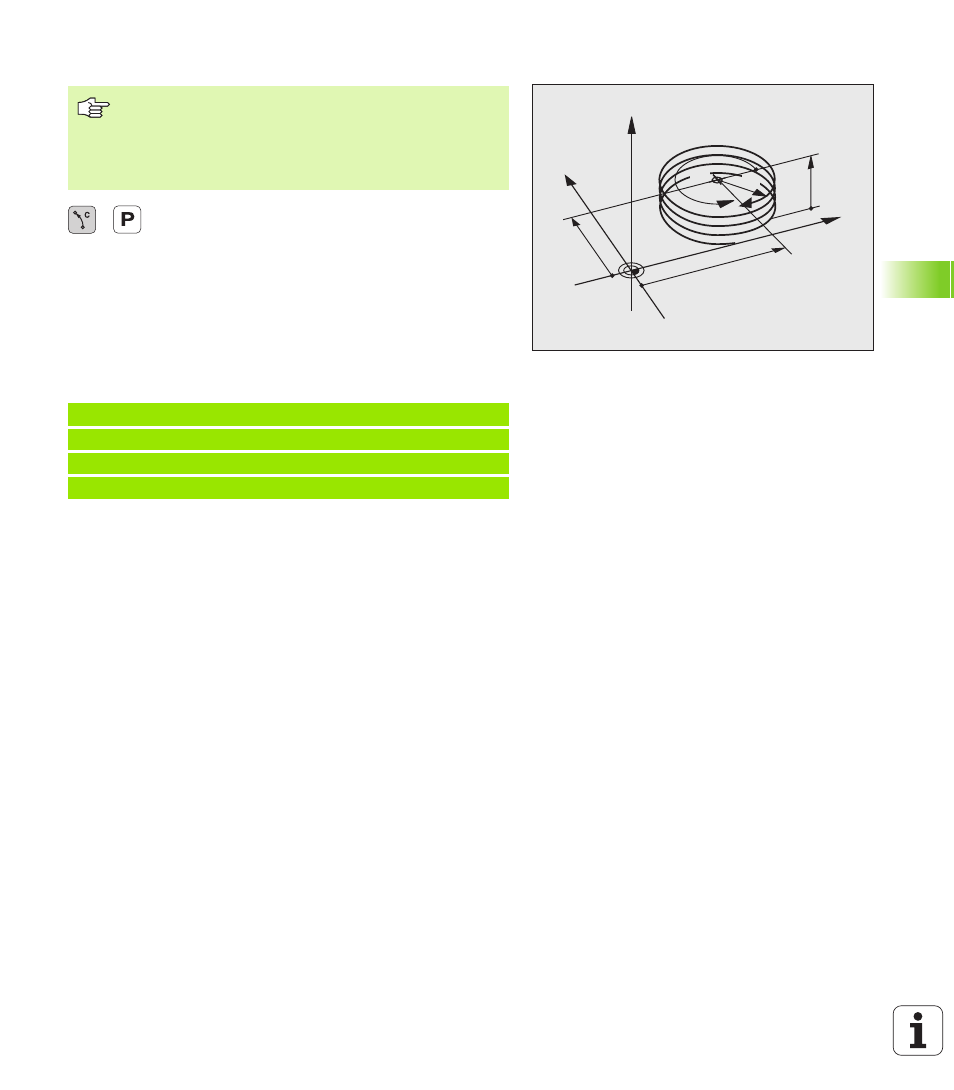

Programmer une trajectoire hélicoïdale
 Angle polaire : Introduire l'angle total parcouru par
l'outil sur la trajectoire hélicoïdale. Après avoir
introduit l'angle, sélectionnez l'axe d'outil à l'aide
d'une touche de sélection d'axe.
 Introduire en incrémental la coordonnée de la hauteur
de la trajectoire hélicoïdale
 Sens de rotation DR
Trajectoire hélicoïdale sens horaire: DR–
Trajectoire hélicoïdale sens anti-horaire: DR+
Exemple de séquences CN: Filetage M6 x 1 mm avec 5 rotations
Y
X
Z
25
40
5
270°
R3
CC
Introduisez le sens de rotation DR et l’angle total
incrémental IPA avec le même signe. Sinon, l’outil
pourrait effectuer une trajectoire erronée.
Pour l'angle total IPA, on peut introduire une valeur de
-99 999,9999° à +99 999,9999°.
12 CC X+40 Y+25
13 L Z+0 F100 M3
14 LP PR+3 PA+270 RL F50
15 CP IPA-1800 IZ+5 DR-
