1.5 Accessoires: Palpeurs 3D et
manivelles électroniques
HEIDENHAIN
Palpeurs 3D
Les différents palpeurs 3D de HEIDENHAIN servent à:
„ dégauchir les pièces automatiquement
„ initialiser les points de référence avec rapidité et précision
„ mesurer la pièce pendant l'exécution du programme
„ étalonner et contrôler les outils
Les palpeurs à commutation TS 220, TS 440 et TS 640
Ces palpeurs sont particulièrement bien adaptés au dégauchissage
automatique de la pièce, à l'initialisation du point de référence et aux
mesures sur la pièce. Le TS 220 transmet les signaux de commutation
par câble et peut souvent constituer une alternative plus avantageuse
au niveau des coûts.

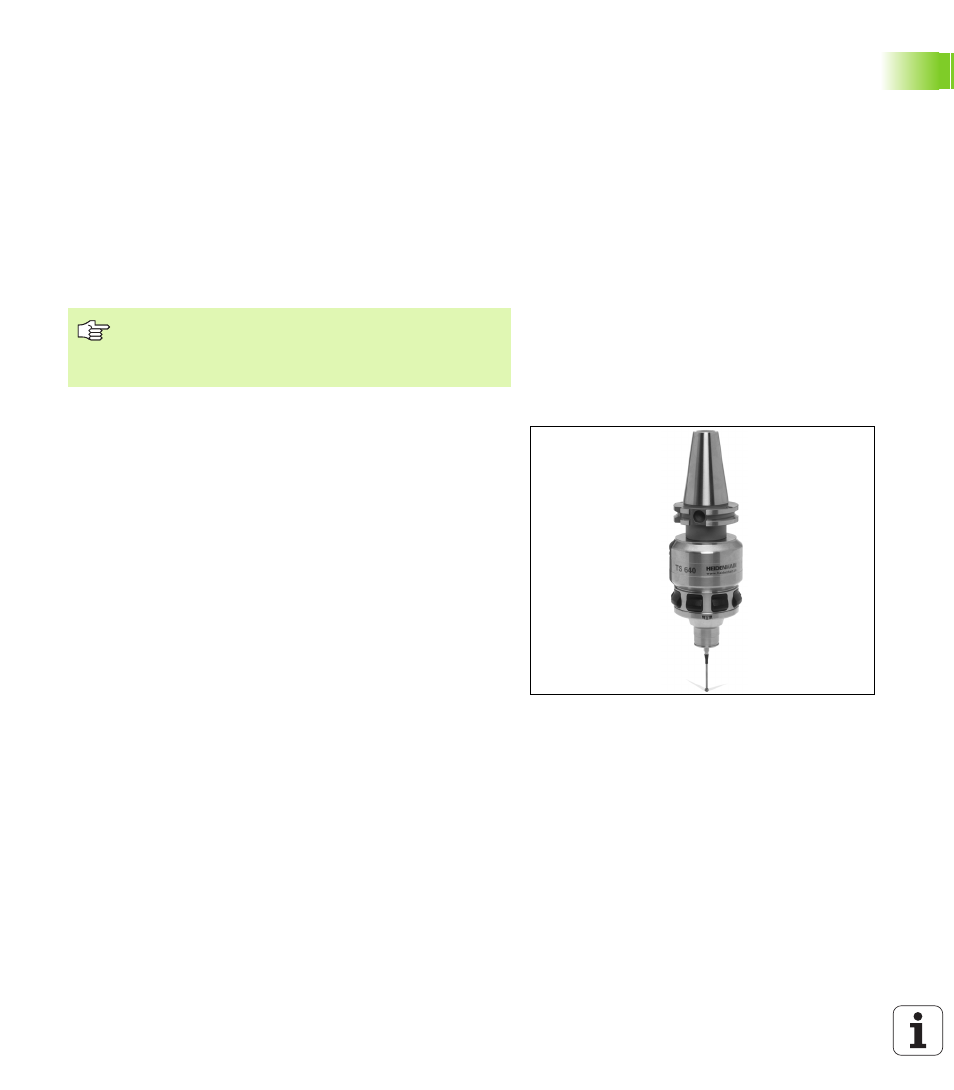

Les TS 440, TS 444, TS 640 et TS 740 (cf. figure de droite), sans câble,
ont été conçus spécialement pour les machines équipées d'un
changeur d'outils. Les signaux de commutation sont transmis par voie
infrarouge.
Le principe de fonctionnement: Dans les palpeurs à commutation de
HEIDENHAIN, un commutateur optique anti-usure enregistre la
déviation de la tige. Le signal émis permet de mémoriser la valeur
effective correspondant à la position en cours du palpeur.
Toutes les fonctions destinées aux palpeurs sont décrites
dans un autre Manuel d'utilisation. Si vous le désirez,
adressez-vous à HEIDENHAIN pour recevoir ce Manuel
d'utilisation. ID 661 873-10.
