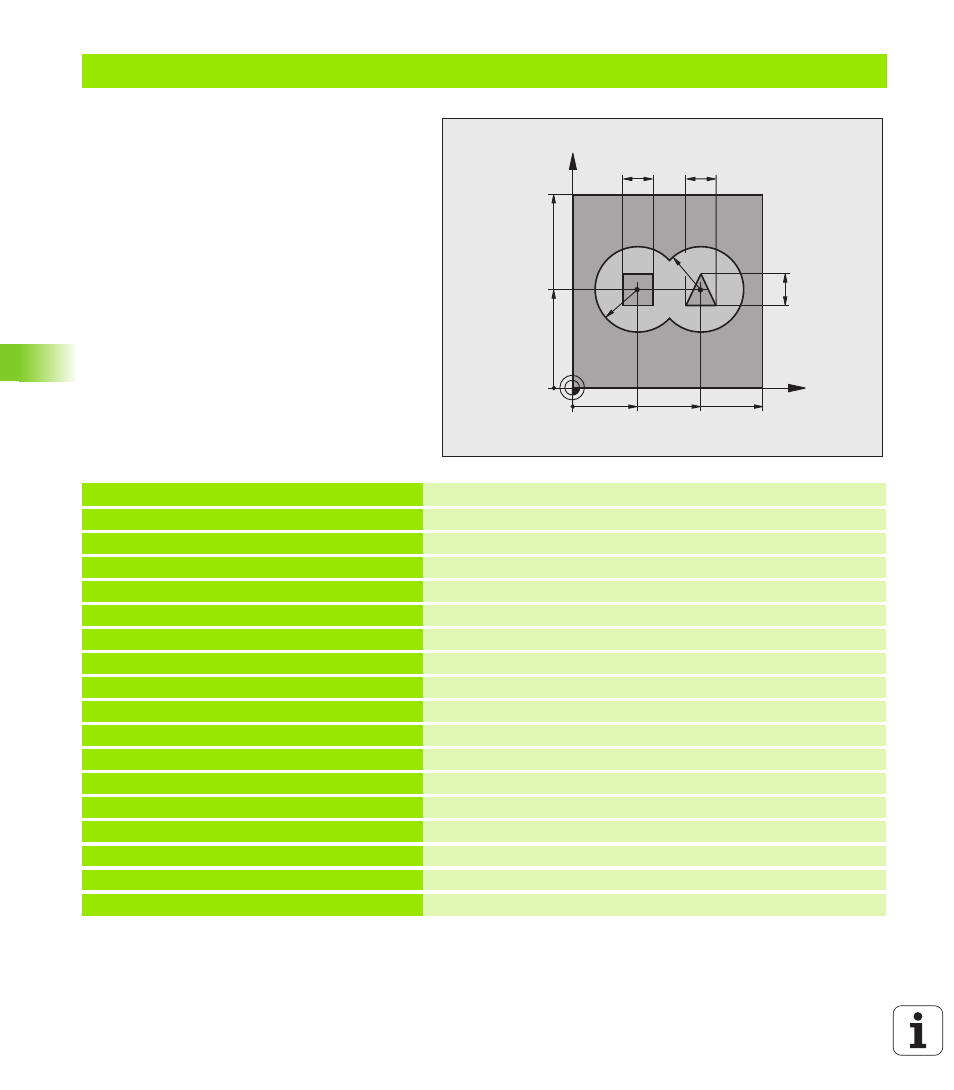

Exemple: Pré-perçage, ébauche et finition de contours superposés
0 BEGIN PGM C21 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-40 Définition de la pièce brute
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 2 L+0 R+6 Définition de l’outil d’ébauche/de finition
4 TOOL CALL 1 Z S2500 Appel d’outil pour le foret
5 L Z+250 R0 FMAX Dégager l'outil
6 CYCL DEF 14.0 CONTOUR Définir les sous-programmes de contour
7 CYCL DEF 14.1 LABEL CONTOUR 1/2/3/4
8 CYCL DEF 20.0 DONNÉES CONTOUR Définir les paramètres généraux pour l’usinage
Q1=-20 ;PROFONDEUR DE FRAISAGE
Q2=1 ;FACTEUR RECOUVREMENT
Q3=+0.5 ;SURÉPAIS. LATÉRALE
Q4=+0.5 ;SURÉP. DE PROFONDEUR
Q5=+0 ;COORD. SURFACE PIÈCE
Q6=2 ;DISTANCE D'APPROCHE
Q7=+100 ;HAUTEUR DE SÉCURITÉ
Q8=0.1 ;RAYON D'ARRONDI
Q9=-1 ;SENS DE ROTATION
X
Y
35
50
100
100
16
16
R25
65
16
R25
