10.13Exemples de programmation

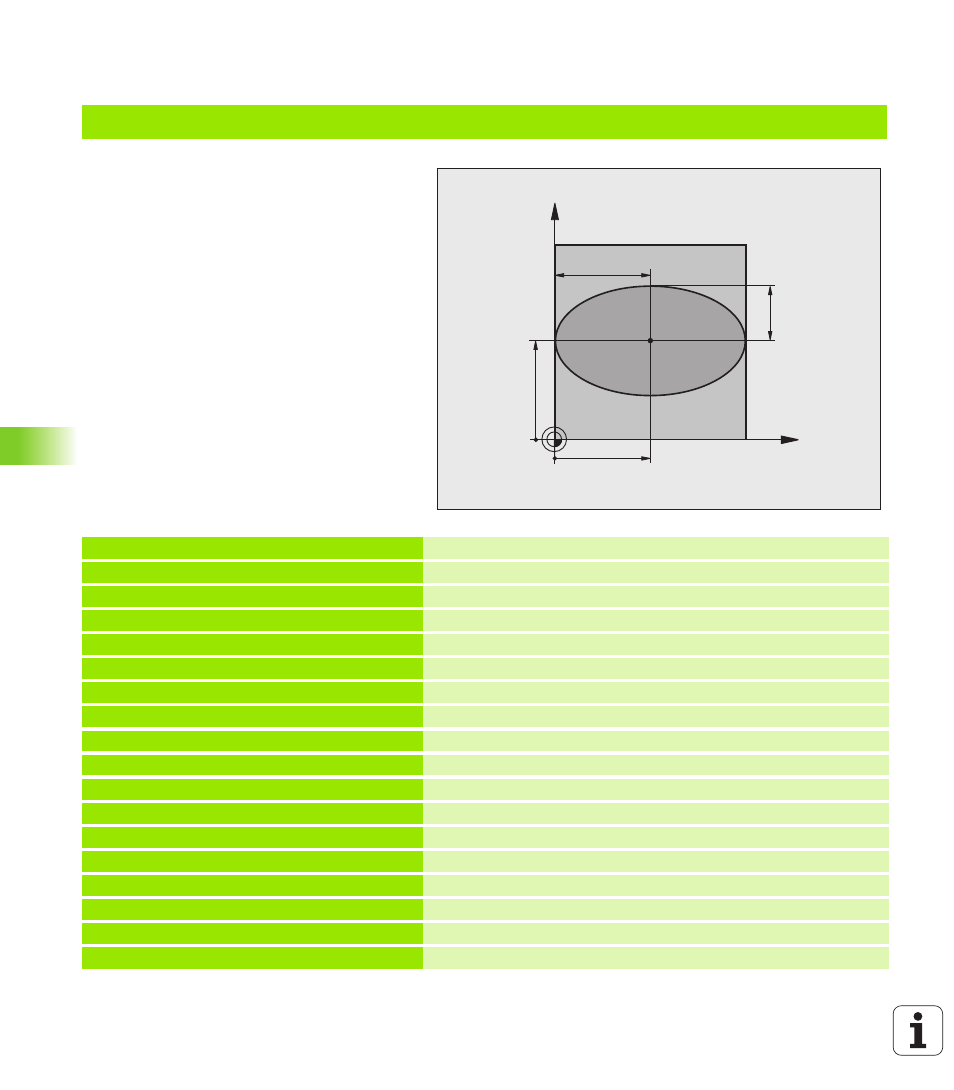

Exemple: Ellipse
Déroulement du programme
„ Le contour de l'ellipse est constitué de
nombreux petits segments de droite (à définir
avec Q7). Plus vous aurez défini de pas de calcul
et plus lisse sera le contour
„ Définissez le sens du fraisage avec l'angle initial
et l'angle final dans le plan:
Sens d'usinage horaire:
Angle initial > angle final
Sens d'usinage anti-horaire:
Angle initial < angle final
„ Le rayon d’outil n’est pas pris en compte
0 BEGIN PGM ELLIPSE MM
1 FN 0: Q1 = +50 Centre de l’axe X
2 FN 0: Q2 = +50 Centre de l’axe Y
3 FN 0: Q3 = +50 Demi-axe X
4 FN 0: Q4 = +30 Demi-axe Y
5 FN 0: Q5 = +0 Angle initial dans le plan
6 FN 0: Q6 = +360 Angle final dans le plan
7 FN 0: Q7 = +40 Nombre de pas de calcul
8 FN 0: Q8 = +0 Position angulaire de l'ellipse
9 FN 0: Q9 = +5 Profondeur de fraisage
10 FN 0: Q10 = +100 Avance au fond
11 FN 0: Q11 = +350 Avance de fraisage
12 FN 0: Q12 = +2 Distance d’approche pour le prépositionnement
13 BLK FORM 0.1 Z X+0 Y+0 Z-20 Définition de la pièce brute
14 BLK FORM 0.2 X+100 Y+100 Z+0
15 TOOL CALL 1 Z S4000 Appel de l'outil
16 L Z+250 R0 FMAX Dégager l'outil
17 CALL LBL 10 Appeler l’usinage
X
Y
50
50
30
50
