12.3 Sélectionner les affichages de
positions
Application
Vous pouvez influer sur l’affichage des coordonnées pour le mode
Manuel et les modes de déroulement du programme:

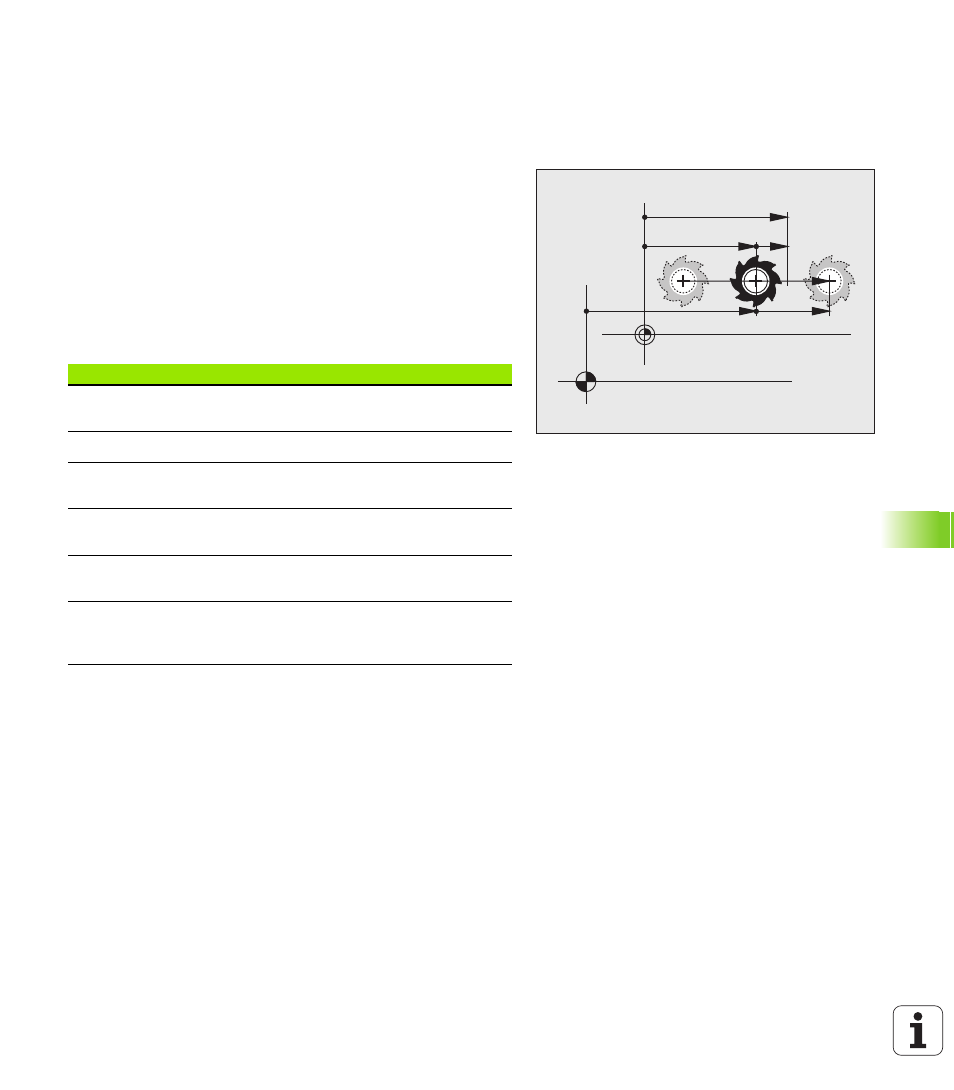

La figure de droite indique différentes positions de l’outil
„ Position de départ
„ Position à atteindre par l’outil
„ Point zéro pièce
„ Point zéro machine
Pour les affichages de positions de la TNC, vous pouvez sélectionner
les coordonnées suivantes:
La fonction MOD Affichage de position 1 vous permet de
sélectionner l’affichage de position dans l’affichage d’état.
La fonction MOD Affichage de position 2 vous permet de
sélectionner l’affichage de position dans l’affichage d’état
supplémentaire.
Fonction Affichage
Position nominale; valeur actuelle donnée par la
TNC NOM
Position effective; position actuelle de l’outil EFF
Position de référence; position effective calculée
par rapport au point zéro machine REFEFF
Position de référence; position nominale calculée
par rapport au point zéro machine REFNOM
Erreur de poursuite; différence entre position
nominale et position effective ER.P
Chemin restant à parcourir jusqu'à la position
programmée; différence entre la position
effective et la position à atteindre DIST
