258 8 Programmation: Cycles
8.2 Cy
cles de perçag
e, tar
a
udag
e
et fr
aisag
e
de filets

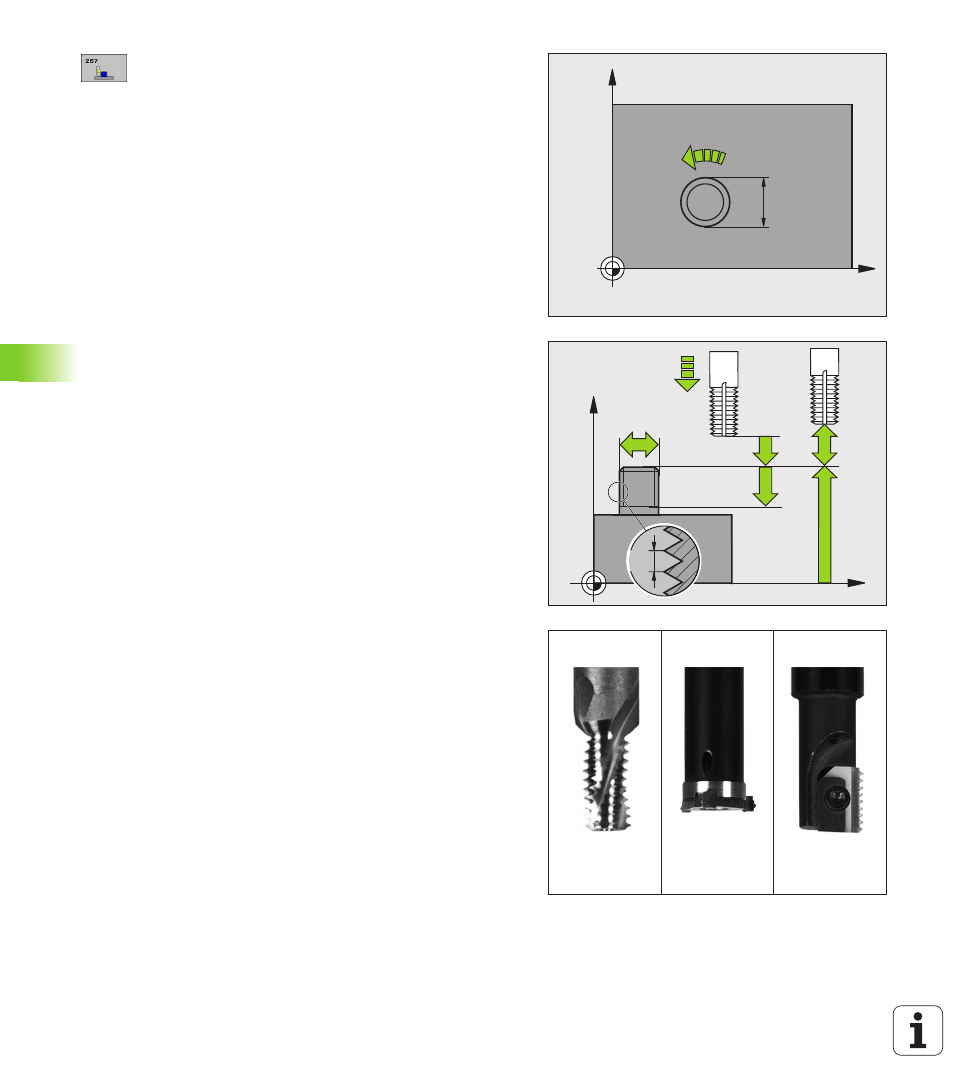

 Diamètre nominal Q335: Diamètre nominal du filet
 Pas de vis Q239: Pas de la vis. Le signe détermine le
sens du filet vers la droite ou vers la gauche:
+ = filet à droite
– = filet à gauche
 Profondeur de filetage Q201 (en incrémental):
Distance entre la surface de la pièce et le creux du
filet
 Filets par pas Q355: Nombre de pas en fonction
duquel l'outil est décalé (cf. fig. en bas et à droite):
0 = une trajectoire hélicoïdale à la profondeur du
filetage
1 = trajectoire hélicoïdale continue sur toute la
longueur du filet
>1 = plusieurs trajectoires hélicoïdales avec approche
et sortie; entre deux, la TNC décale l'outil de Q355
fois le pas de vis
 Avance de pré-positionnement Q253: Vitesse de
déplacement de l'outil lors de la plongée dans la pièce
ou lors de sa sortie de la pièce, en mm/min.
 Mode fraisage Q351: Mode de fraisage avec M03
+1 = fraisage en avalant
–1 = fraisage en opposition
X
Y
Q207
Q335
X
Z
Q203
Q253
Q201
Q204 Q200
Q239
Q335
Q355 = 1 Q355 > 1 Q355 = 0
