CNC PILOT 4290 HEIDENHAIN 9

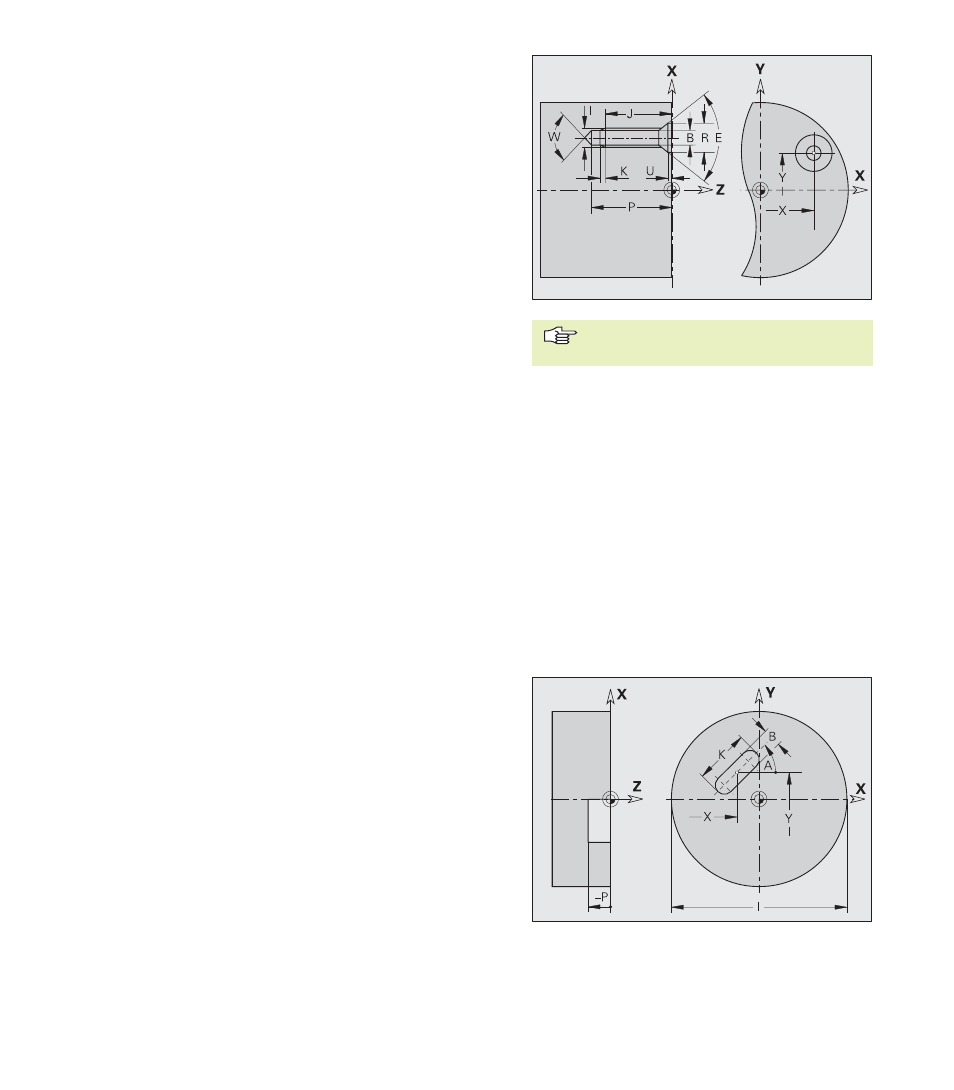

Perçage G370-Géo
G370 définit un trou avec lamage et taraudage dans le plan XY.
Paramètres
X,Y:
Centre du trou (cote de rayon X)
B: Diamètre de perçage
P: Profondeur de perçage (profondeur du trou et lamage –
sans pointe de perçage et de centrage)
W: Angle de pointe – par défaut: 180°
R: Diamètre de lamage
U: Profondeur de lamage
E: Angle de lamage
I: Diamètre du filet
J: Profondeur du filet
K: Attaque du filet (longueur en sortie)
F: Pas de vis
V: Filet à gauche ou à droite – par défaut: 0
■ V=0: filet à droite
■ V=1: filet à gauche
A: Angle – inclinaison du trou (référence: axe Z positif)
■ face frontale (plage: –90° < A < 90°) – par défaut: 0°
■ face arrière (plage: 90° < A < 270°) – par défaut: 180°
O: Diamètre de centrage
2.2.1 Cont
ours dans le plan XY (face fr
ontale et ar
ri
è
re)
Rainure linéaire G371-Géo
G371 définit une rainure linéaire dans le plan XY.
Paramètres
X,Y:
Centre de la rainure (X cote de rayon)
K: Longueur de la rainure
B: Largeur de la rainure
A: Angle axe longitudinal de la rainure (référence: axe X positif)
– par défaut: 0°
P: Profondeur/hauteur et position du contour de fraisage – pas
d'introduction: „P“ de G308
■ P<0: poche
■ P>0: îlot
I: Diamètre surface (pour limitation de coupe)
■ pas d'introduction: „X“ de l'indicatif de section
■ „I“ écrase „X“ de l'indicatif de section
Usiner avec G71...G74 les trous définis
avec G370-Géo.
