2.2.1 Cont
ours dans le plan XY (face fr
ontale et ar
ri
è
re)

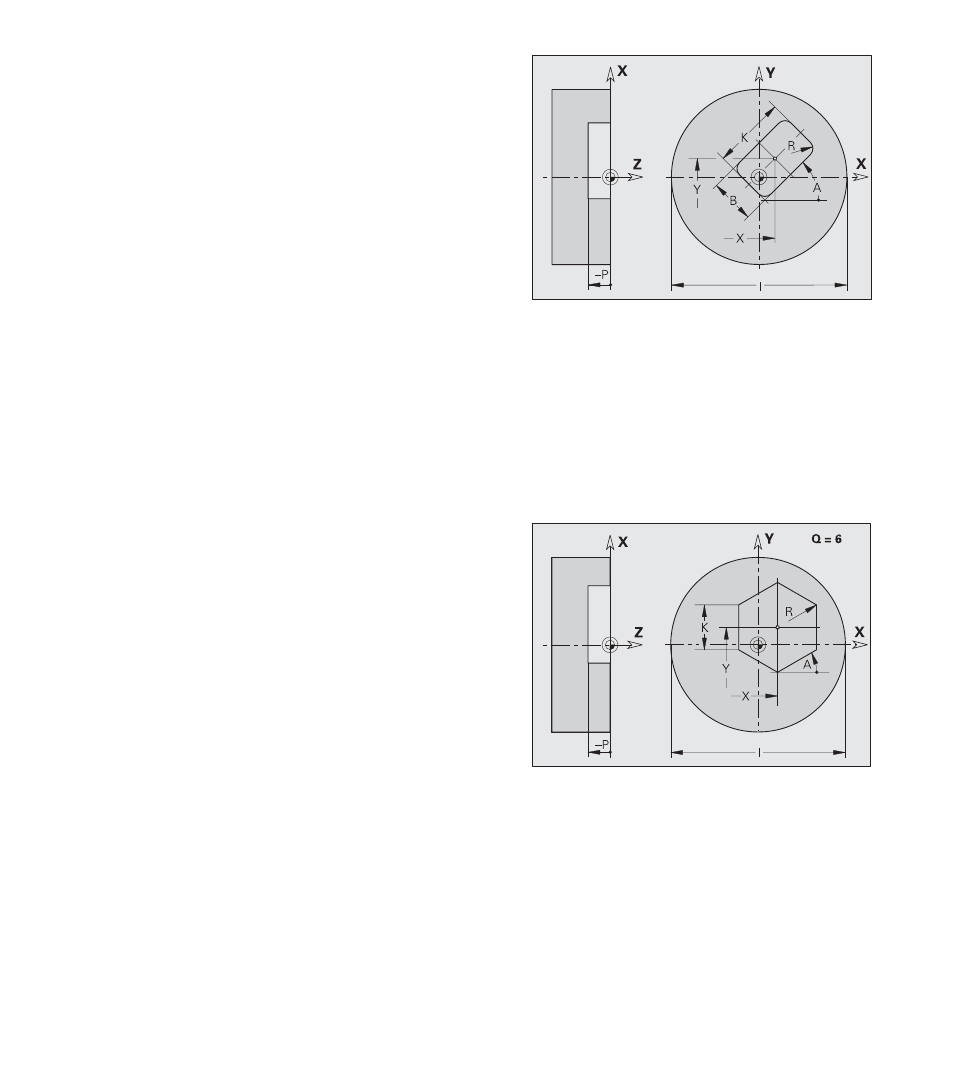

Rectangle G375-Géo
G375 définit un rectangle dans le plan XY.
Paramètres
X,Y:
Centre du rectangle (cote de rayon X)
K:
Longueur du rectangle
B:
(Hauteur) largeur du rectangle
R:
Chanfrein/arrondi – par défaut: 0
■
R>0: rayon de l'arrondi
■
R<0: largeur du chanfrein
A:
Angle axe longitudinal du rectangle (référence: axe X positif)
– par défaut: 0°
P:
Profondeur/hauteur et position du contour de fraisage – pas
d'introduction: „P“ de G308
■
P<0: poche
■
P>0: îlot
I:
Diamètre surface (pour limitation de coupe)
■
pas d'introduction: „X“ de l'indicatif de section
■
„I“ écrase „X“ de l'indicatif de section
Polygone régulier G377-Géo
G377 définit un polygone régulier dans le plan XY.
Paramètres
X,Y:
Centre du polygone (cote de rayon X)
K:
Longueur du côté
■
K>0: longueur du côté
■
K<0: diamètre interne
A:
Angle d'un côté du polygone (référence: axe X positif) – par
défaut: 0°
R:
Chanfrein/arrondi – par défaut: 0
■
R>0: rayon de l'arrondi
■
R<0: largeur du chanfrein
P:
Profondeur/hauteur et position du contour de fraisage – pas
d'introduction: „P“ de G308
■
P<0: poche
■
P>0: îlot
Q:
Nombre de côtés (Q ‡ 3)
I:
Diamètre surface (pour limitation de coupe)
■
pas d'introduction: „X“ de l'indicatif de section
■
„I“ écrase „X“ de l'indicatif de section
