4.1
.2 Cont
ours dans le plan XY (face fr
ontale et ar
ri
è
re)

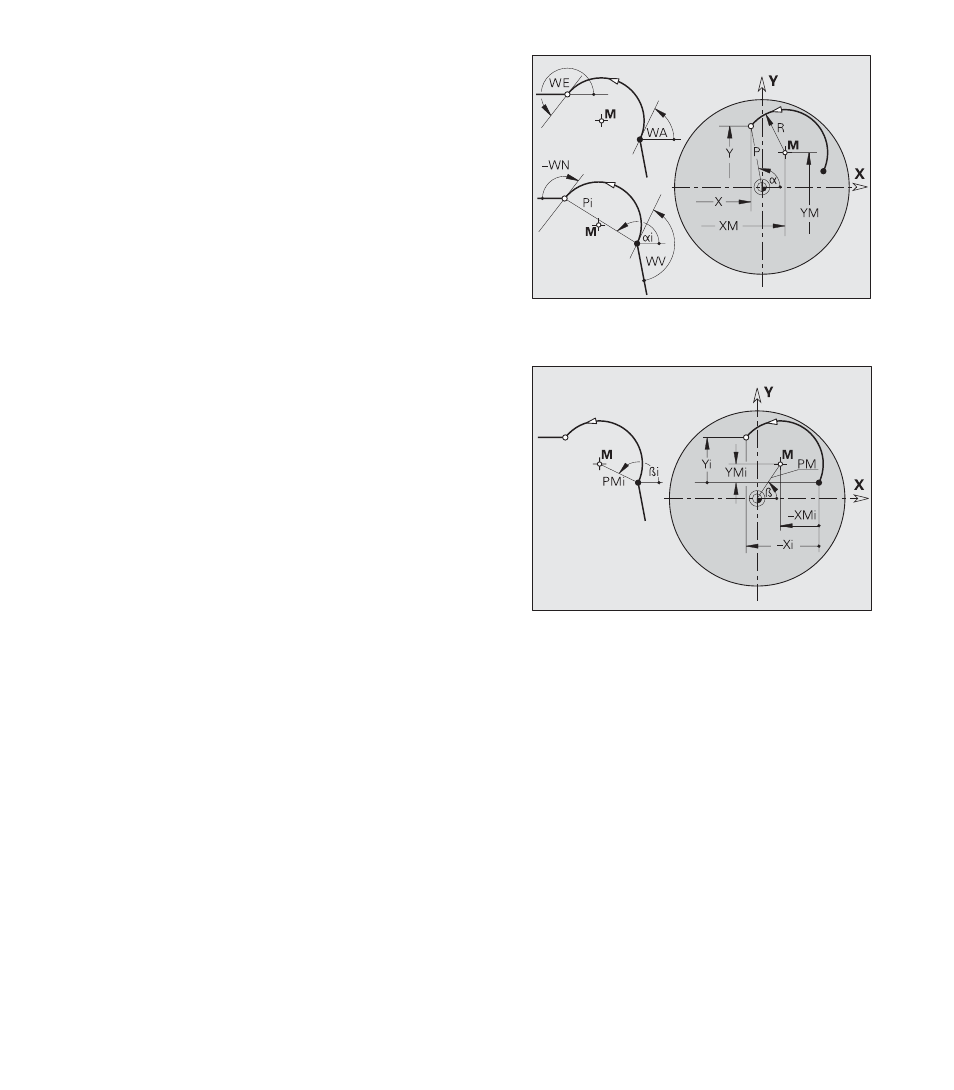

Exemple: Arc de cercle CCW (cotation du centre)
Arcs de cercle
Lors de l'introduction d'un arc de cercle, vous sélectionnez le sens
de rotation à l'aide du symbole du menu et indiquez les cotes de
l'arc de cercle.
Paramètres du point final de l'arc de cercle
X,Y:
Point final du contour en coordonnées cartésiennes (cote
de rayon X)
Xi, Yi: Distance point initial/point final
P,
α:
Point final en coordonnées polaires (référence angle
α: axe
X positif)
Pi, αi: Point final polaire, incrémental (Pi: distance linéaire entre le
point initial et le point final; référence
αi: angle compris
entre la ligne imaginaire au point initial, parallèle à l'axe X et
la ligne point initial – point final)
Paramètres de centre de l'arc de cercle
XM, YM: centre (cote de rayon XM)
XMi, YMi: distance entre le point initial et le centre dans le sens X, Y
PM, β: Centre polaire (référence angle β: axe X positif)
PMi, βi:Centre polaire, incrémental (PMi: distance linéaire entre le
point initial et le centre; référence βi: angle compris entre la
ligne imaginaire au point initial, parallèle à l'axe X et la ligne
point initial – centre)
Autres paramètres
Rayon: Rayon de l'arc de cercle
Tangentiel/non tangentiel: définir la transition vers l'élément de
contour suivant
WA: Angle compris entre l'axe X positif et la tangente au point
initial de l'arc de cercle
WE: Angle compris entre l'axe X positif et la tangente au point
final de l'arc de cercle
WV: Angle compris entre l'élément précédent et la tangente au
point initial de l'arc de cercle
WN: Angle compris entre la tangente au point final de l'arc de
cercle et l'élément suivant
WV, WN:
■ Partant de l'élément précédent/suivant, l'angle est dirigé
dans le sens horaire vers le nouvel élément
■ Arc de cercle comme élément précédent/suivant: angle
vers tangente
Exemple: Arc de cercle CCW (cotation du point fi-
nal)
