CNC PILOT 4290 HEIDENHAIN 25
2.3.3 Déplacements linéaires et circulaires simples
Déplacement linéaire G1 – Fraisage
L'outil se déplace selon l'avance de travail sur une trajectoire
linéaire jusqu'au „point final”.
„Chanfrein/arrondi B“ définit la transition vers l'élément de contour
suivant. Programmez le point final théorique de l'élément de
contour si vous indiquez un chanfrein/arrondi.
Le „point d'intersection Q“ définit le point final si la droite coupe
un arc de cercle et si le point final n'est pas défini.
L'avance spéciale est valable pour le chanfrein/l'arrondi.

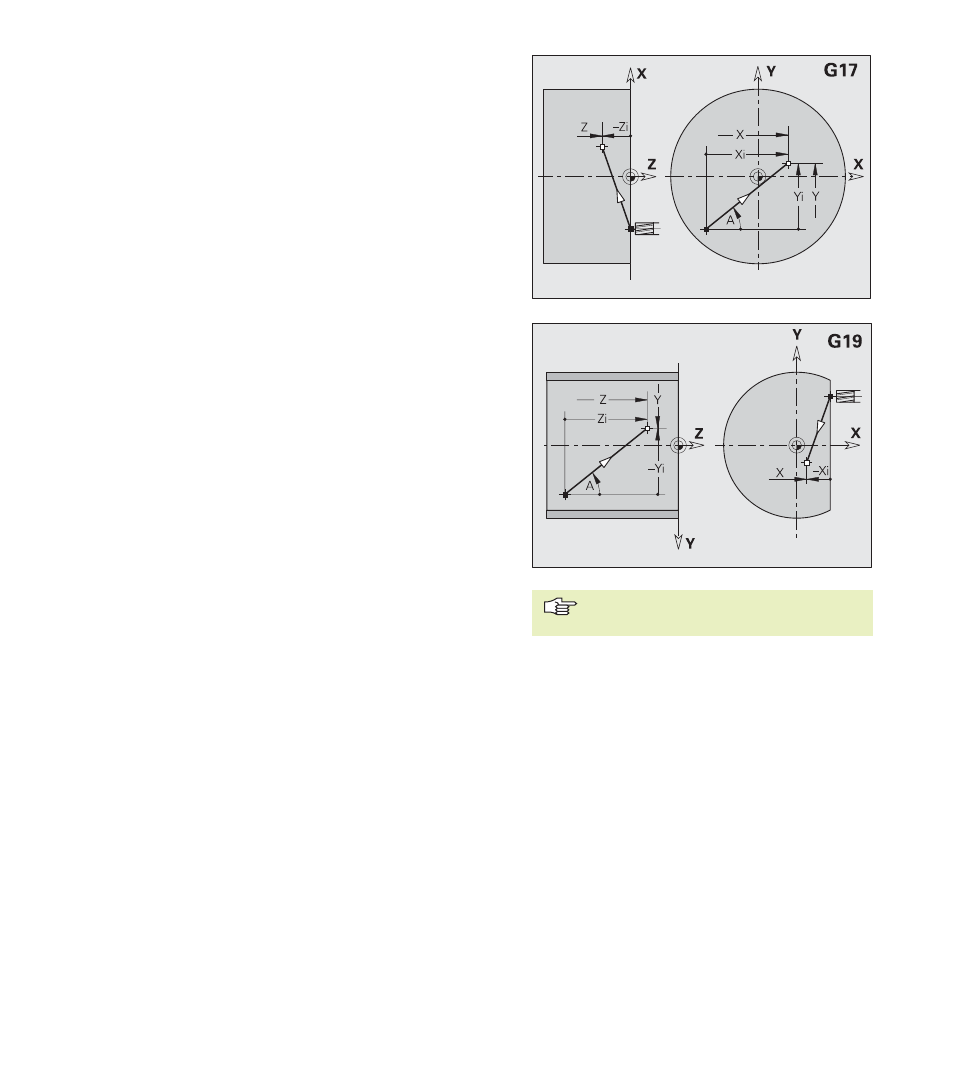

G1 est exécutée en fonction du plan d'usinage:
G17 ■ interpolation dans le plan XY
■ passe dans le sens Z
■ angle A - référence: axe X positif
G18 ■ interpolation dans le plan XZ
■ passe dans le sens Y
■ angle A - référence: axe Z négatif
G19 ■ interpolation dans le plan YZ
■ passe dans le sens X
■ angle A - référence: axe Z positif
Paramètres
X, Y, Z: Point final (cote de diamètre X)
A: Angle (référence: en fonction du plan d'usinage)
Q: Point d'intersection – par défaut: 0
■ Q=0: point d'intersection proche
■ Q=1: point d'intersection éloigné
B: Chanfrein/arrondi
■ B pas d'introduction: raccordement tangentiel
■ B=0: raccordement non tangentiel
■ B>0: rayon de l'arrondi
■ B<0: largeur du chanfrein
E: Facteur d'avance spéciale (0 < E † 1) – par défaut: 1
(avance spéciale = avance active * E)
2.3.3 Déplacements linéaires et cir
culaires simples
Programmation X, Y, Z: en absolu, en
incrémental, avec effet modal ou „?“
