CNC PILOT 4290 HEIDENHAIN 19
2.2.2 Cont
ours dans le plan
YZ (vue de dessus)

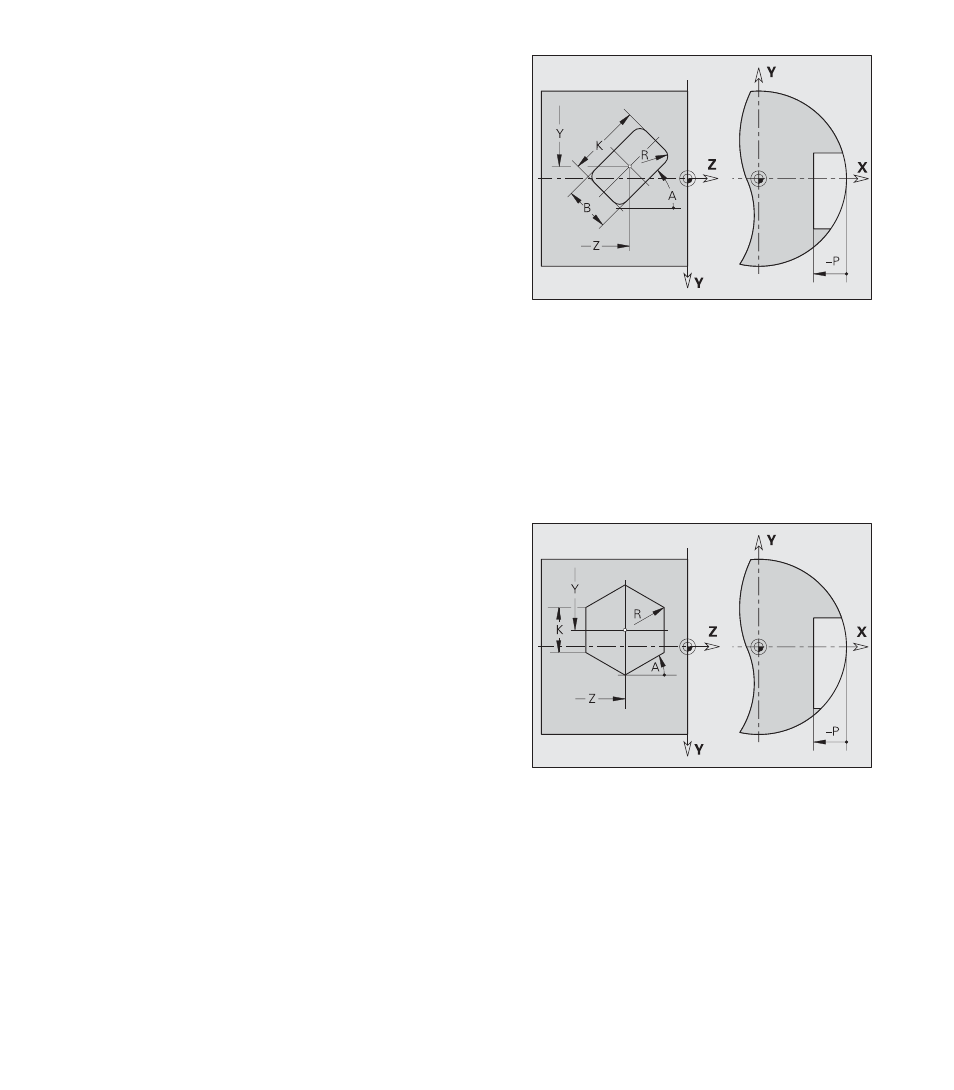

Rectangle G385-Géo
G385 définit un rectangle dans le plan YZ.
Paramètres
Y, Z:
Centre du rectangle
X: Diamètre de référence
■ pas d'introduction: „X“ de l'indicatif de section
■ „X“ de G385 écrase „X“ de l'indicatif de section
K: Longueur du rectangle
B: (Hauteur) largeur du rectangle
R: Chanfrein/arrondi – par défaut: 0
■ R>0: rayon de l'arrondi
■ R<0: largeur du chanfrein
A: Angle d'un côté du rectangle (référence: axe Z positif) – par
défaut: 0°
P: Profondeur de la poche – pas d'introduction: „P“ de G308
Polygone régulier G387-Géo
G387 définit un polygone régulier dans le plan YZ.
Paramètres
Y, Z:
Centre du polygone
X: Diamètre de référence
■ pas d'introduction: „X“ de l'indicatif de section
■ „X“ de G387 écrase „X“ de l'indicatif de section
K: Longueur du côté
■ K>0: longueur du côté
■ K<0: diamètre interne
A: Angle d'un côté du polygone (référence: axe Z positif) – par
défaut: 0°
R: Chanfrein/arrondi – par défaut: 0
■ R>0: rayon de l'arrondi
■ R<0: largeur du chanfrein
P: Profondeur de la poche – pas d'introduction: „P“ de G308
Q: Nombre de côtés (Q ‡ 3)
