Axe Y 22

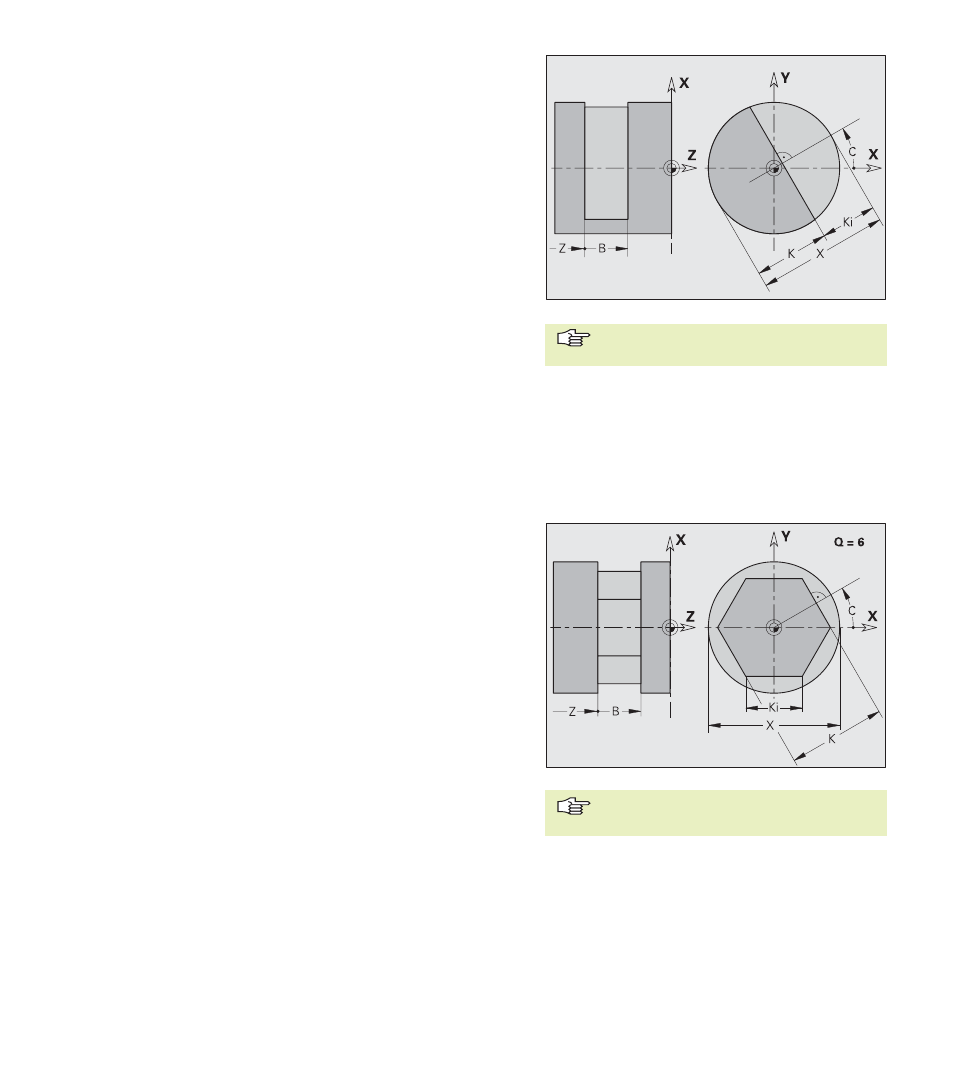

Lingots polygonaux G487-Géo
G487 définit un lingot polygonal dans le plan YZ.
Paramètres
Z:
Côté de référence – pas d'introduction: „Z“ de l'indicatif de
section
K: Diamètre du cercle inscrit
Ki: Longueur côté
B: Largeur (référence: côté de référence Z)
■ B<0: surface dans le sens négatif de Z
■ B>0: surface dans le sens positif de Z
X: Diamètre de référence
■ pas d'introduction: „X“ de l'indicatif de section
■ „X“ écrase „X“ de l'indicatif de section
C: Angle de position de la perpendiculaire au côté
■ pas d'introduction: „C“ de l'indicatif de section
■ pas d'introduction et „C“ non programmé dans l'indicatif
de section: C=0
Q: Nombre de côtés (Q ‡ 2)
2.2.2 Cont
ours dans le plan
YZ (vue de dessus)
Surface délimitée G386-Géo
G386 définit une surface délimitée dans le plan XY.
Paramètres
Z:
Côté de référence – pas d'introduction: „Z“ de l'indicatif de
section
K: Epaisseur résiduelle
Ki: Profondeur
B: Largeur (référence: côté de référence Z)
■ B<0: surface dans le sens négatif de Z
■ B>0: surface dans le sens positif de Z
X: Diamètre de référence
■ pas d'introduction: „X“ de l'indicatif de section
■ „X“ de G386 écrase „X“ de l'indicatif de section
C: Angle de position de la perpendiculaire au côté
■ pas d'introduction: „C“ de l'indicatif de section
■ pas d'introduction et „C“ non programmé dans l'indicatif
de section: C=0
Le diamètre de référence X délimite la
surface à usiner.
Le diamètre de référence X délimite la
surface à usiner.
