CNC PILOT 4290 HEIDENHAIN 21
2.2.2 Cont
ours dans le plan
YZ (vue de dessus)

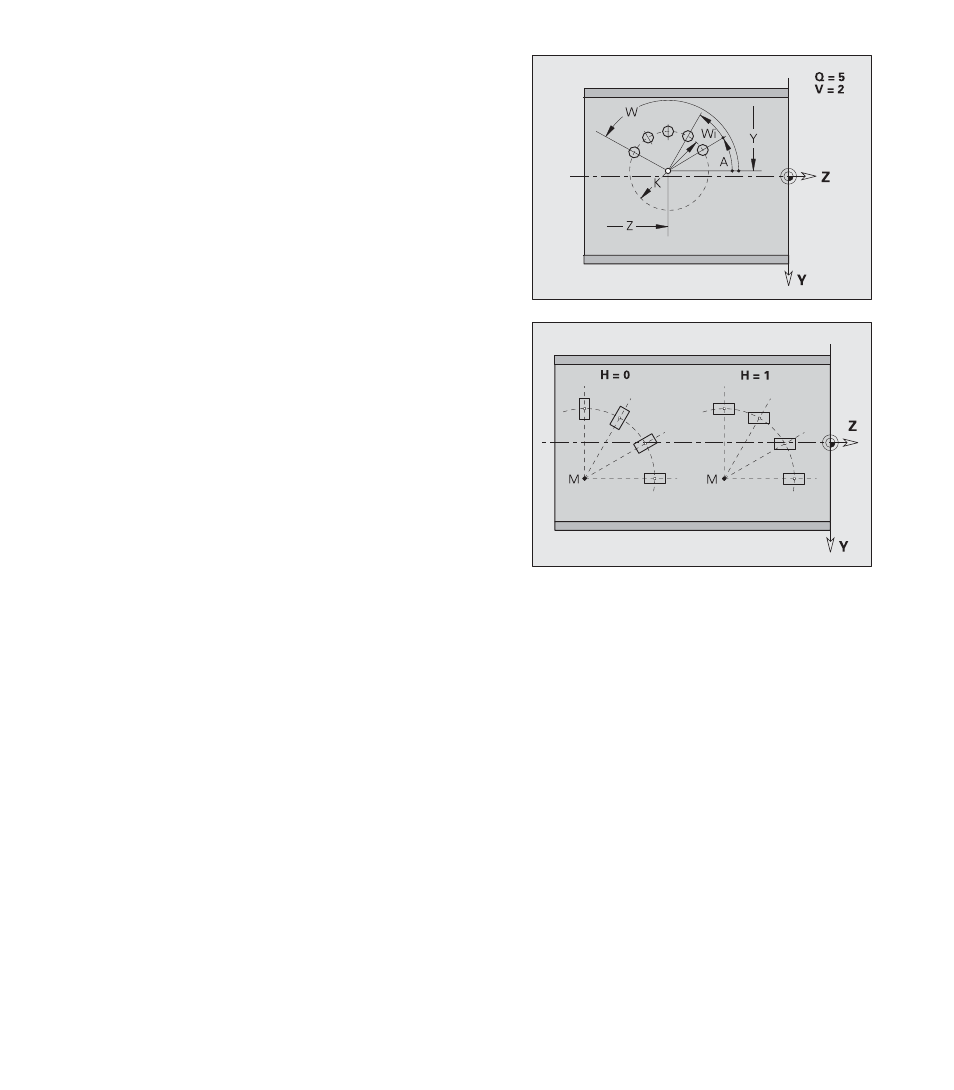

Modèle circulaire dans le plan YZ G482-Géo
G482 définit un modèle de trous circulaire dans le plan YZ. G482
agit sur la figure définie dans la séquence suivante (G380..385,
G387).
Remarques concernant la programmation
■ Programmer le trou/la figure dans la séquence suivante sans
centre – exception: rainure circulaire. Si vous programmez le
„centre de courbure X, Y“ de la rainure circulaire, il sera
additionné à la position du modèle (cf. „Manuel d'utilisation –
4.7.9 Modèles circulaires avec rainures circulaires“).
■ Le cycle de fraisage (section USINAGE) appelle le trou/la figure
dans la séquence suivante – et non pas la définition du modèle.
Paramètres
Q:
Nombre de figures - par défaut: 1
K: Diamètre du modèle
A: Angle initial – Position de la première figure (référence: axe
Z positif) – par défaut: 0°
W: Angle final – Position de la dernière figure (référence: axe Z
positif) – par défaut: 360°
Wi: Distance entre deux figures
V: Sens (orientation) – par défaut: 0
■ V=0 – sans W: répartition sur cercle entier
■ V=0 – avec W: répartition sur le plus grand arc de cercle
■ V=0 – avec Wi: signe de Wi détermine le sens (Wi<0:
modèle sens horaire)
■ V=1 – avec W: modèle sens horaire
■ V=1 – avec Wi: modèle sens horaire (signe de Wi sans
signification)
■ V=2 – avec W: modèle sens anti-horaire
■ V=2 – avec Wi: modèle sens anti-horaire (signe de Wi sans
signification)
Y, Z: Centre du modèle
H: Position des figures – par défaut: 0
■ H=0: position normale – les figures sont tournées autour
du centre du cercle (rotation)
■ H=1: position non standard – la position de la figure se
référant au système de coordonnées reste inchangée
(translation)
