CNC PILOT 4290 HEIDENHAIN
57

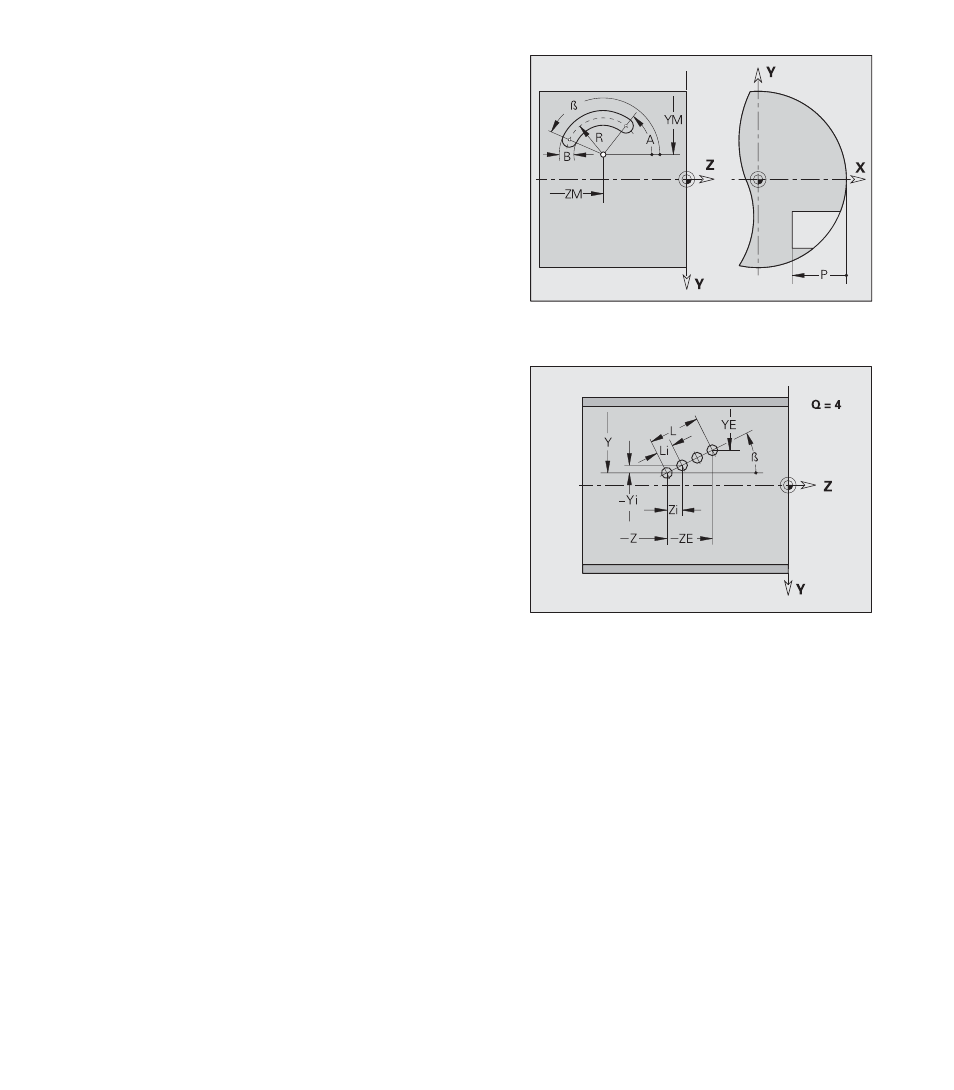

Modèle de trous linéaire, modèle de figures linéaire
Vous définissez le „point initial du modèle“ en coordonnées
cartésiennes. Vous pouvez décrire les positions des trous/figures à
l'aide de différentes combinaisons de paramètres.
Les positions du modèle définissent le centre du trou/de la figure.
Pour les rainures circulaires, les positions du modèle définissent le
„centre de courbure“.
Paramètres
Y, Z:
Point initial du modèle
Q:
Nombre de trous/figures
YE(J), ZE(J): Point final du modèle
Yi(Ji), Zi(Ki): Distance entre les trous/figures dans le sens Y, Z
L(R):
Distance premier – dernier(ère) trou/figure
Li(Ri):
Distance entre les trous/figures
β(A):
Angle axe longitudinal du modèle (référence: axe Z positif)
Définition du perçage/de la figure
4.1
.3 Cont
ours dans le plan
YZ (vue de dessus)
Rainure circulaire
Paramètres
YM(Y), ZM(Z): Centre de courbure
A:
Angle initial (début de la rainure)
β(W): Angle final (fin de la rainure)
R:
Rayon de courbure
B:
Largeur de la rainure
P:
Profondeur de la poche
