Axe Y
10
Cercle entier G374-Géo

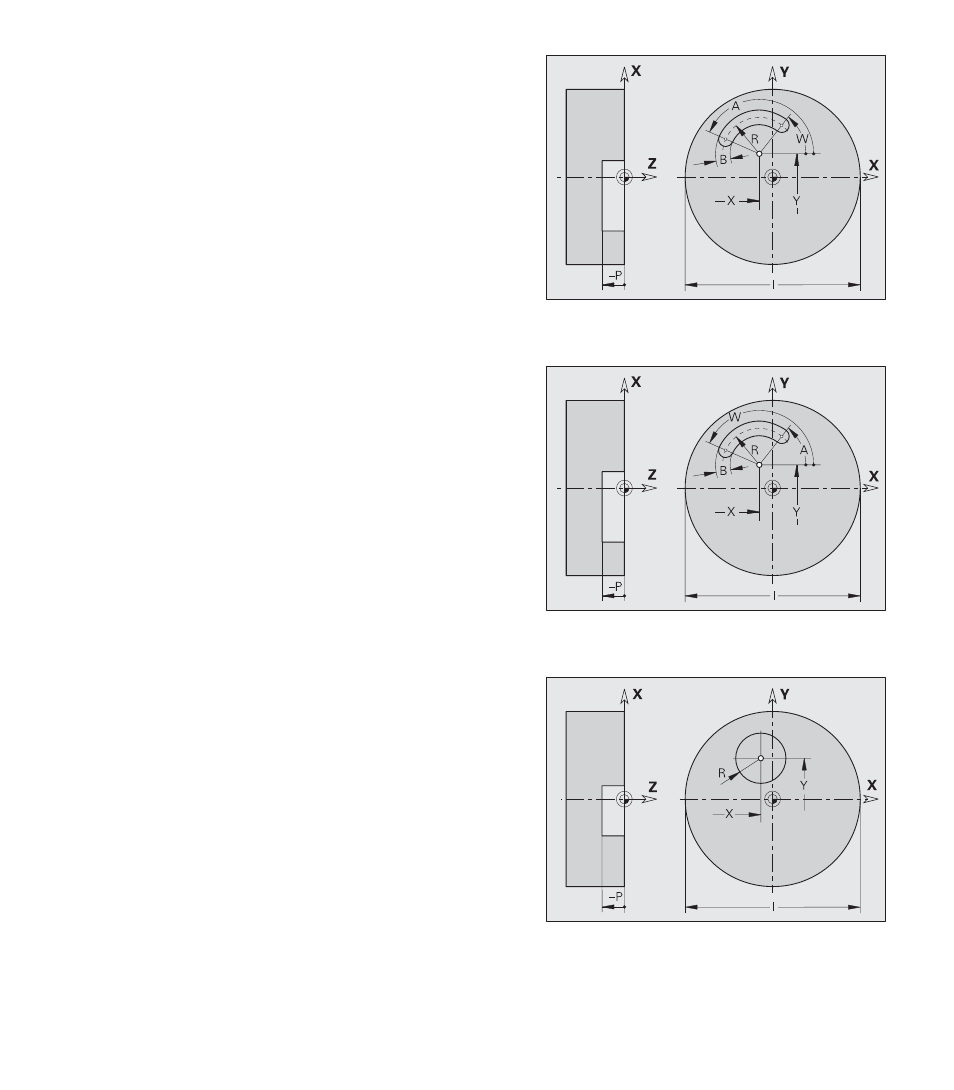

G374 définit un cercle entier dans le plan XY.
Paramètres
X, Y:
Centre du cercle (X cote de rayon)
R:
Rayon du cercle
P:
Profondeur/hauteur et position du contour de fraisage – pas
d'introduction: „P“ de G308
■
P<0: poche
■
P>0: îlot
I:
Diamètre surface (pour limitation de coupe)
■
pas d'introduction: „X“ de l'indicatif de section
■
„I“ écrase „X“ de l'indicatif de section
Rainure circulaire G372/G373-Géo
G372/G373 définit une rainure circulaire dans le plan XY.
■
G372-Géo Rainure circulaire sens horaire
■
G373-Géo Rainure circulaire sens anti-horaire
Paramètres
X, Y:
Centre de courbure de la rainure (X cote de rayon)
R:
Rayon de courbure (référence: trajectoire du centre de la
rainure)
B:
Largeur de la rainure
A, W:
Angle initial, angle final (référence: axe X positif) – par
défaut: 0°
P:
Profondeur/hauteur et position du contour de fraisage – pas
d'introduction: „P“ de G308
■
P<0: poche
■
P>0: îlot
I:
Diamètre surface (pour limitation de coupe)
■
pas d'introduction: „X“ de l'indicatif de section
■
„I“ écrase „X“ de l'indicatif de section
2.2.1 Cont
ours dans le plan XY (face fr
ontale et ar
ri
è
re)
G372-Géo
G373-Géo
