Axe Y 50

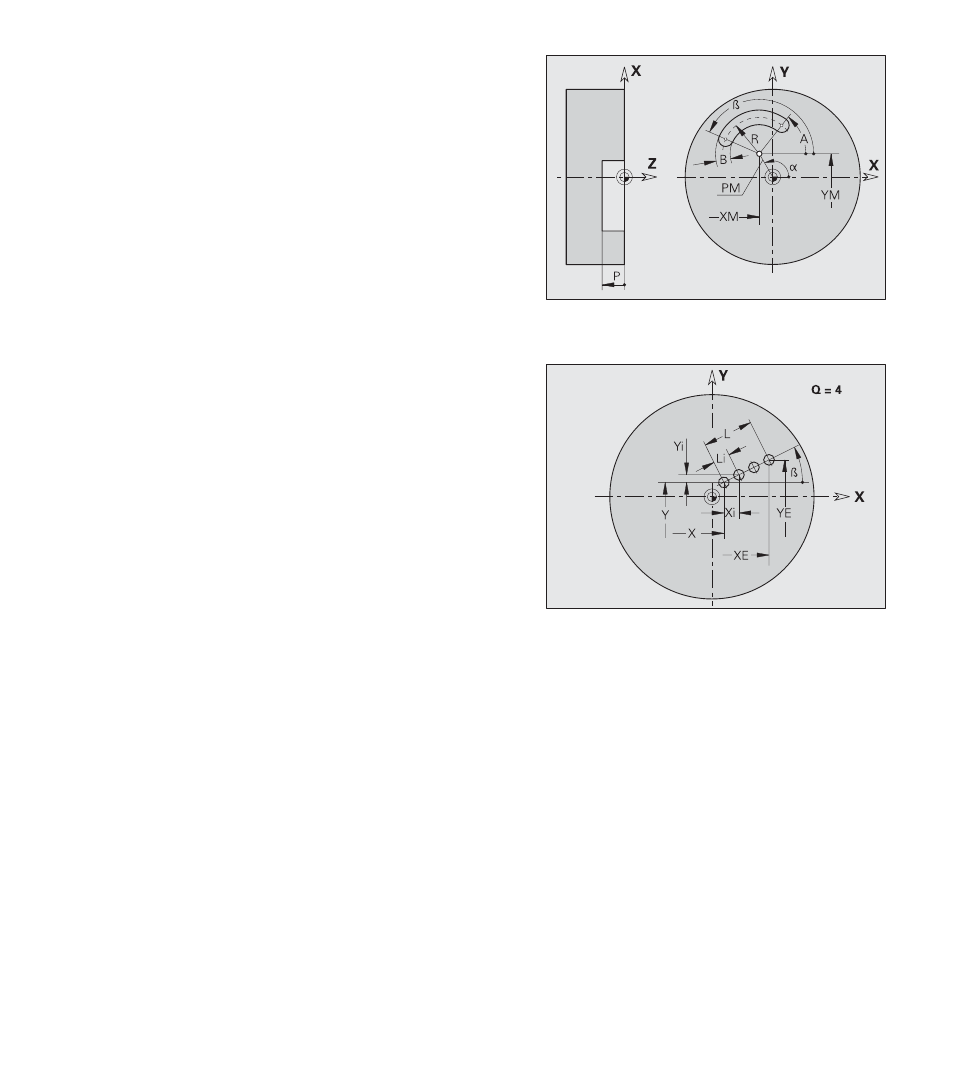

Modèle de trous linéaire, modèle de figures linéaire
Paramètres
X, Y:
Point initial du modèle en coordonnées cartésiennes (cote
de rayon X)
P, α: Point initial du modèle en coordonnées polaires (référence
angle
α: axe X positif)
Q: Nombre de figures - par défaut: 1
XE(I), YE(J): Point final du modèle en coordonnées cartésiennes
(cote de rayon XE)
Xi(Ii), Yi(Ji): Distance entre deux figures (dans le sens X/Y)
L(R): Longueur totale du modèle
Li(Ri): Distance entre deux figures (distance modèle)
β(A): Angle axe longitudinal du modèle (référence: axe X)
Définition du perçage/de la figure 4.1
.2 Cont
ours dans le plan XY (face fr
ontale et ar
ri
è
re)
Rainure circulaire
Paramètres
XM(X), YM(Y): Centre de courbure en coordonnées cartésiennes
(cote de rayon XM)
PM, α: Centre de courbure en coordonnées polaires (référence
angle α: axe X positif)
(A): Angle point initial de la rainure (référence: axe X)
β(W): Angle point final de la gorge (référence: axe X)
R:
Rayon de courbure (référence: trajectoire du centre de la
rainure)
B: Largeur de la rainure
P: Profondeur de la figure
