Axe Y 46
4.1
.2 Cont
ours dans le plan XY (face fr
ontale et ar
ri
è
re)
4.1.2 Contours dans le plan XY (face frontale et
arrière)
Point de départ du contour
X, Y: Point initial du contour en coordonnées cartésiennes (cote
de rayon X)
P, α: Point initial du contour en coordonnées polaires (référence
angle
α: axe X positif)

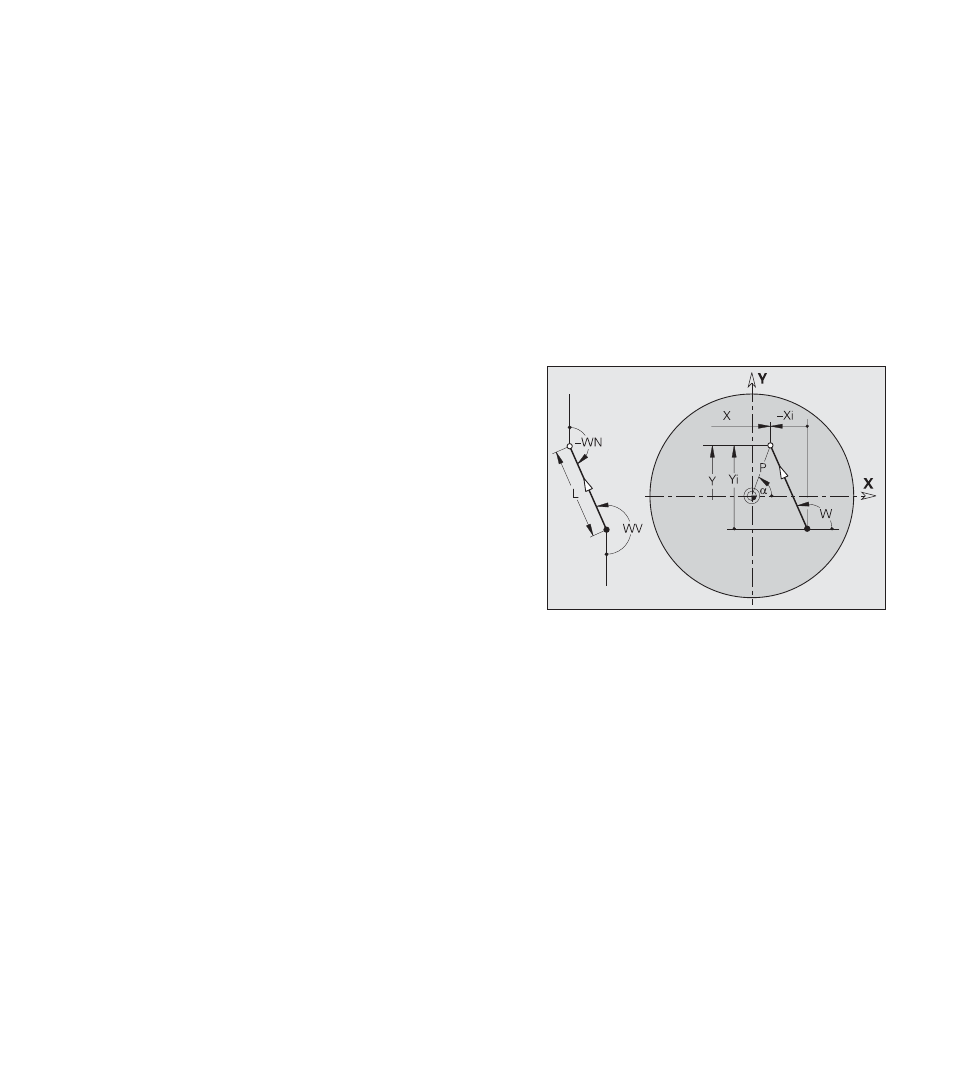

Droite
Lors de l'introduction d'une droite, vous sélectionnez son sens à
l'aide du symbole du menu et en inscrivez les cotes.
Paramètres
X, Y:
Point final du contour en coordonnées cartésiennes (cote
de rayon X)
Xi, Yi: Distance point initial/point final
P, α: Point final en coordonnées polaires (référence angle α: axe
X positif)
W(A): Angle de la droite (référence: cf. figure d'aide)
WV: Angle par rapport à l'élément précédent
WN: Angle par rapport à l'élément suivant
WV, WN:
■ Partant de l'élément précédent/suivant, l'angle est dirigé
dans le sens horaire vers le nouvel élément
■ Arc de cercle comme élément précédent/suivant: angle
vers tangente
L: Longueur de la droite
Tangentiel/non tangentiel: définir la transition vers l'élément de
contour suivant
