Axe Y 16

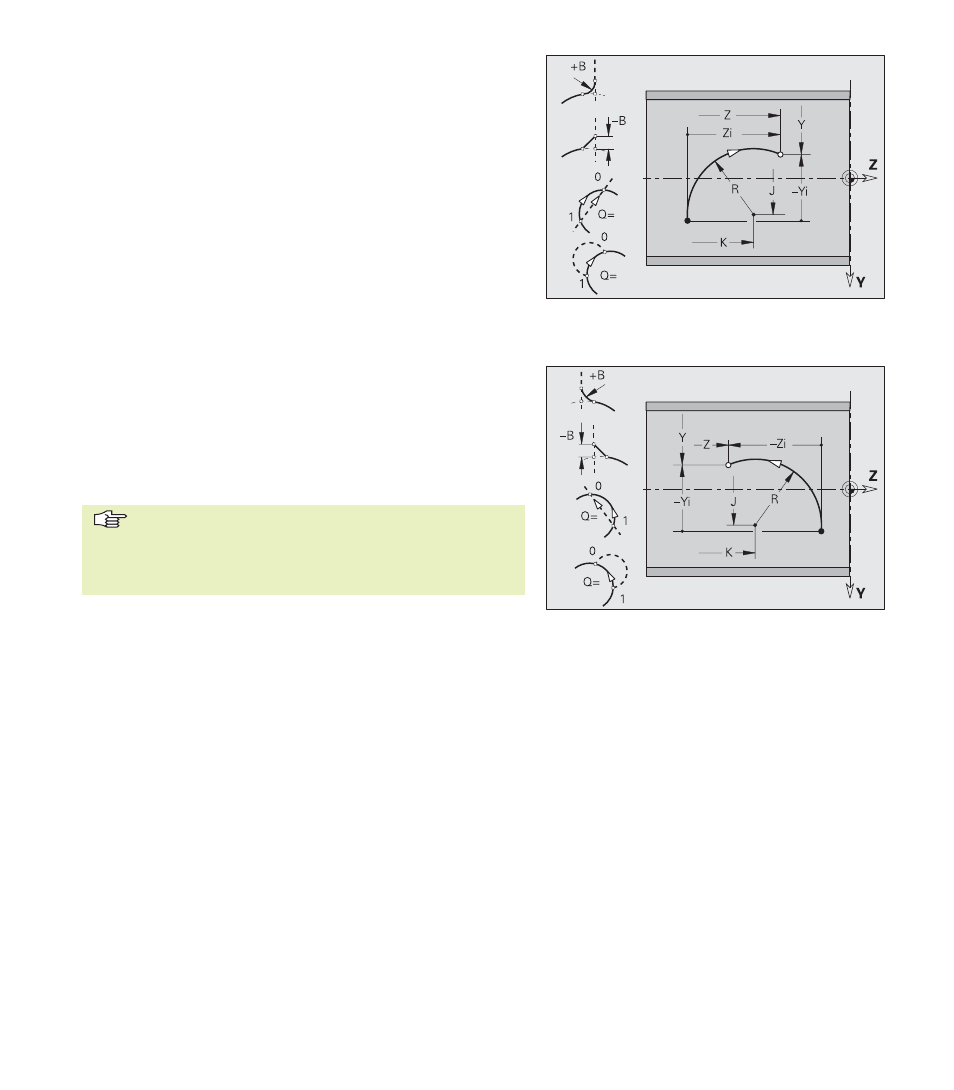

Arc de cercle G182/G183-Géo
G182/G183 définit un arc de cercle dans un contour du plan YZ.
Sens de rotation: cf. figure d'aide.
„Chanfrein/arrondi B“ définit la transition vers l'élément de contour
suivant. Programmez le point final théorique de l'élément de
contour si vous indiquez un chanfrein/arrondi.
Le „point d'intersection Q“ définit le point final si la droite coupe
un arc de cercle et si le point final n'est pas défini.
Paramètres
Y, Z:
Point final
J, K: Centre (J=sens Y, K=sens Z)
R: Rayon
Q: Sélection point d'intersection – par défaut: 0
■ pour transition par une droite, on a:
Q=0: point d'intersection proche
Q=1: point d'intersection éloigné
■ pour transition par arc de cercle, on a:
Q=0: point d'intersection éloigné
Q=1: point d'intersection proche
B: Chanfrein/arrondi
■ B aucune introduction: raccordement tangentiel
■ B=0: raccordement non tangentiel
■ B>0: rayon de l'arrondi
■ B<0: largeur du chanfrein
Programmation
■ Y, Z: en absolu, incrémental, à effet modal ou „?“
■ J, K: en absolu ou en incrémental
■ le point final ne doit pas être sur le point initial (pas de
cercle entier).
2.2.2 Cont
ours dans le plan
YZ (vue de dessus)
G182
G183
