Axe Y 58

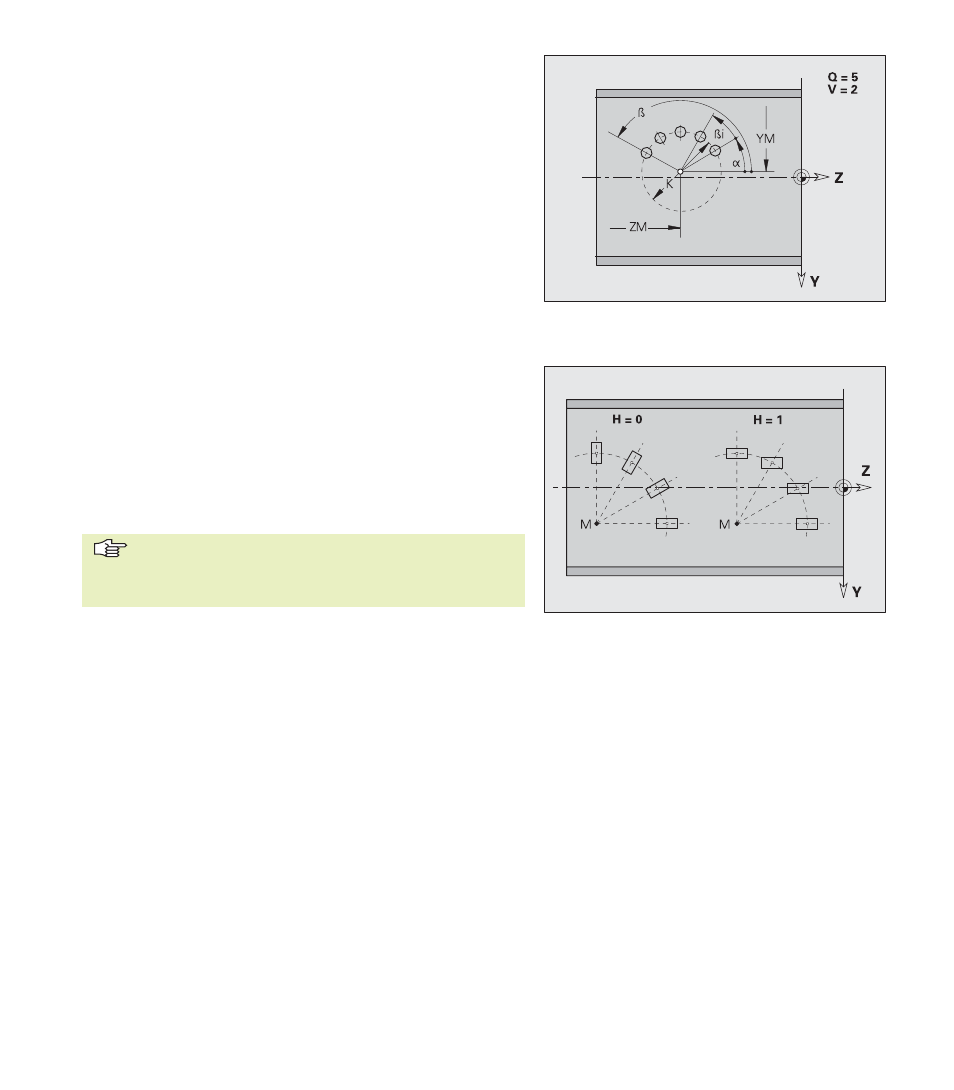

Modèle de trous circulaire, modèle de figures
circulaire
Paramètres
YM(Y), ZM(Z): Centre du modèle
Rayon: Rayon du modèle de trous/figures
K: Diamètre du modèle de trous/figures
α(A): Position du premier trou/de la première figure (référence:
angle par rapport à l'axe X positif)
Orientation:
■ sens horaire
■ sens anti-horaire
Cas particuliers:
■ sans α et β: répartition sur tout le cercle, commençant à
0°
■ sans β: répartition sur tout le cercle
Q: Nombre de trous/figures
β(W): Position du dernier trou/de la dernière figure (référence:
angle par rapport à l'axe X positif)
βi(W): Distance entre les trous/figures
Position:
(seulement avec les figures)
■ position normale: La figure de sortie est tournée autour
du centre du modèle (rotation autour du centre du modèle)
■ Position non standard: La position de la figure reste la
même (translation)
Définition du perçage/de la figure
Pour les modèles qui comportent des rainures
circulaires, le „centre de courbure“ est additionné à la
position du modèle (cf. „
4.7.9 Modèles circulaires avec
rainures circulaires“).
4.1
.3 Cont
ours dans le plan
YZ (vue de dessus)
