HEIDENHAIN CNC Pilot 4290 Description of the Y axis - Manuel (Page 24)

Axe Y 24
Aborder le point de changement d'outil G14
Le chariot se déplace en avance rapide jusqu'au point de
changement d'outil. Vous définissez les coordonnées du point de
changement d'outil en mode Ajustage
Paramètres
Q:

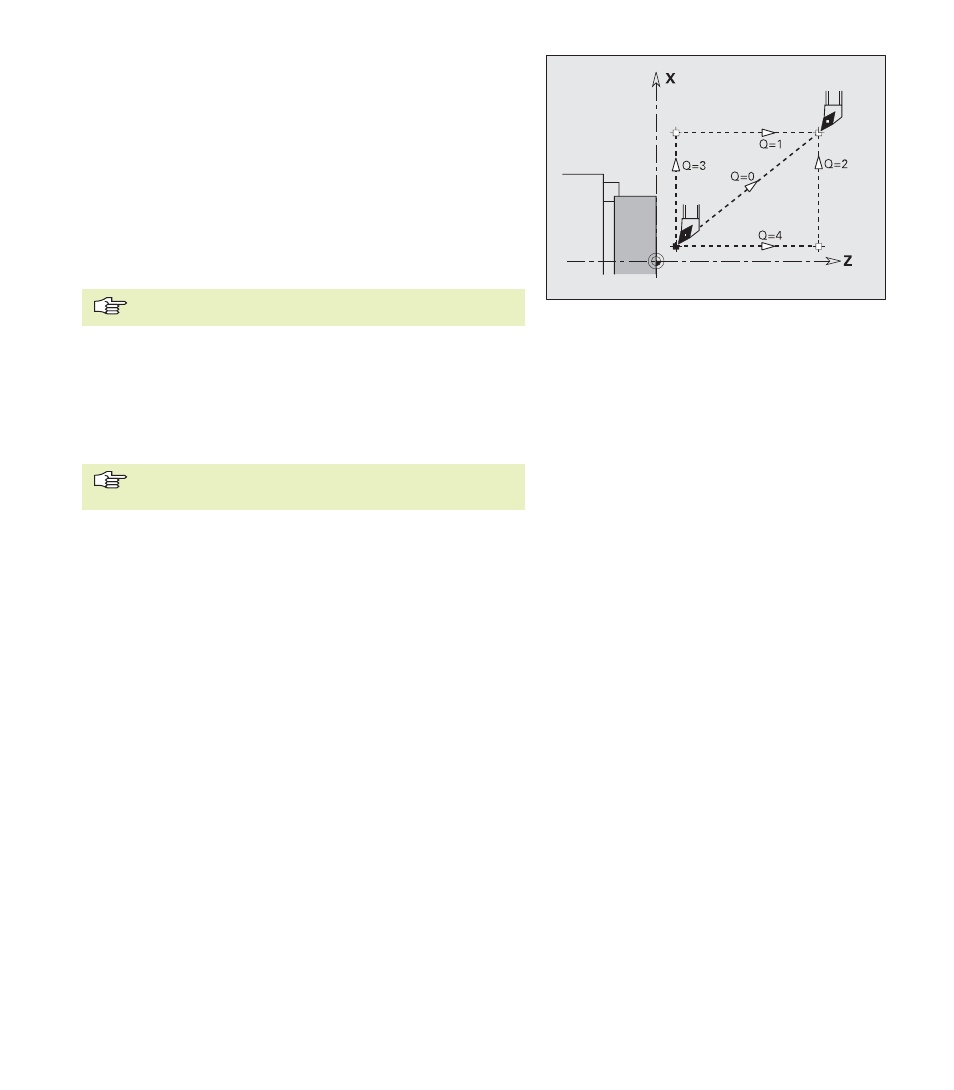

Séquence (suite chronologique) – par défaut: 0
0: déplacement simultané en X et Z (en diagonale)
1: d'abord sens X, puis Z
2: d'abord sens Z, puis X
3: seulement dans le sens X
4: seulement dans le sens Z
5: seulement dans le sens Y
6: déplacement simultané en X, Y et Z (en diagonale)
Avec Q=0...4, l'axe Y ne se déplace pas.
Avance rapide en coordonnées machine G701
Le chariot se déplace en rapide sur la trajectoire la plus courte
jusqu'au „point-cible“.
Paramètres
X, Y, Z: Point final – (cote de diamètre X)
„X, Y, Z“ se réfèrent au point zéro machine et au point de
référence du chariot.
2.3.2 P
ositionnements
