Axe Y 14
2.2.1 Cont
ours dans le plan XY (face fr
ontale et ar
ri
è
re)

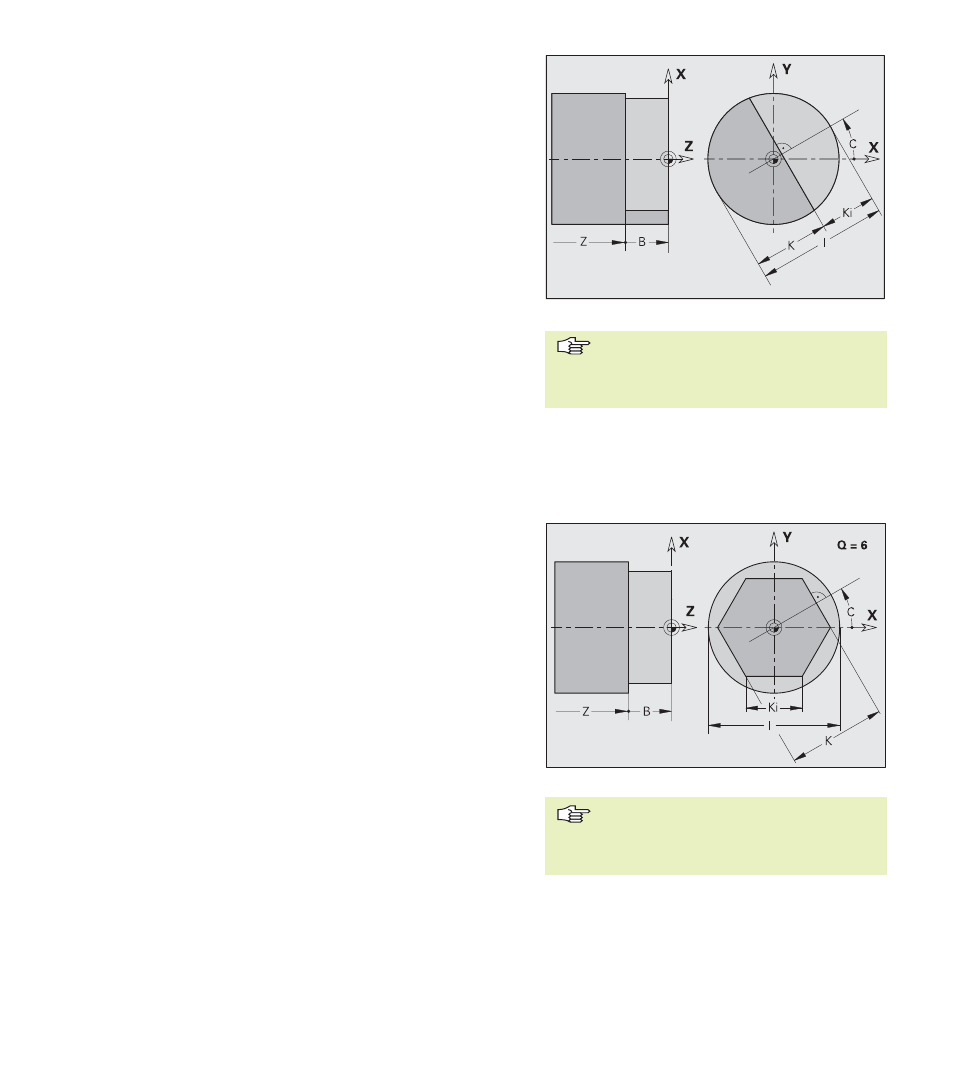

Surface délimitée G376-Géo
G376 définit une surface dans le plan XY.
Paramètres
Z:
Côté de référence – pas d'introduction: „Z“ de l'indicatif de
section
K: Epaisseur résiduelle
Ki: Profondeur
B: Largeur (référence: côté de référence Z)
■ B<0: surface dans le sens négatif de Z
■ B>0: surface dans le sens positif de Z
I: Diamètre surface
■ pas d'introduction: „X“ de l'indicatif de section
■ „I“ écrase „X“ de l'indicatif de section
C: Angle de position de la perpendiculaire au côté – pas
d'introduction: „C“ de l'indication de section
Le signe de la „largeur B“ est exploité
indépendamment du fait que la surface
soit située sur la face frontale ou sur la
face arrière.
Lingots polygonaux G477-Géo
G477 définit des lingots polygonaux dans le plan XY.
Paramètres
Z:
Côté de référence – pas d'introduction: „Z“ de l'indicatif de
section
K: Diamètre du cercle inscrit
Ki: Longueur côté
B: Largeur (référence: côté de référence Z)
■ B<0: surface dans le sens négatif de Z
■ B>0: surface dans le sens positif de Z
C: Angle de position de la perpendiculaire au côté – pas
d'introduction: „C“ de l'indication de section
Q: Nombre de côtés (Q ‡ 2)
I: Diamètre surface
■ pas d'introduction: „X“ de l'indicatif de section
■ „I“ écrase „X“ de l'indicatif de section
Le signe de la „largeur B“ est exploité
indépendamment du fait que la surface
soit située sur la face frontale ou sur la
face arrière.
