Axe Y 20
2.2.2 Cont
ours dans le plan
YZ (vue de dessus)
Modèle linéaire dans le plan YZ G481-Géo

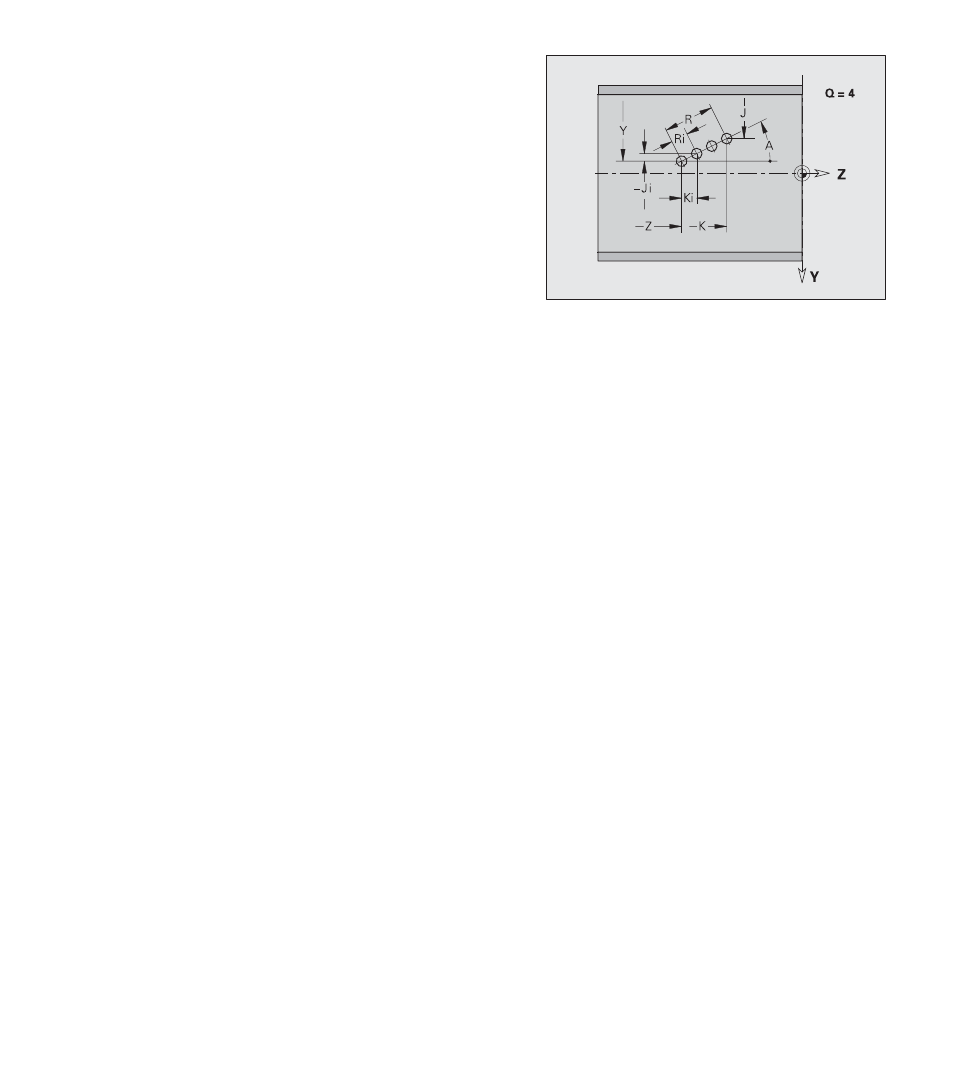

G481 définit un modèle de trous linéaire dans le plan YZ. G481 agit
sur la figure définie dans la séquence suivante (G380..385, G387).
Remarques concernant la programmation
■ Programmer le trou/la figure dans la séquence suivante sans
centre.
■ Le cycle de fraisage (section USINAGE) appelle le trou/la figure
dans la séquence suivante – et non pas la définition du modèle.
Paramètres
Q:
Nombre de figures
Y, Z: Point initial du modèle
J, K: Point final du modèle (J=sens Y, K=sens Z)
Ji, Ki: Distance entre deux figures (J=sens Y, K=sens Z)
R: Longueur totale du modèle
Ri: Distance entre deux figures (distance modèle)
A: Angle axe longitudinal du modèle (référence: axe Z positif)
