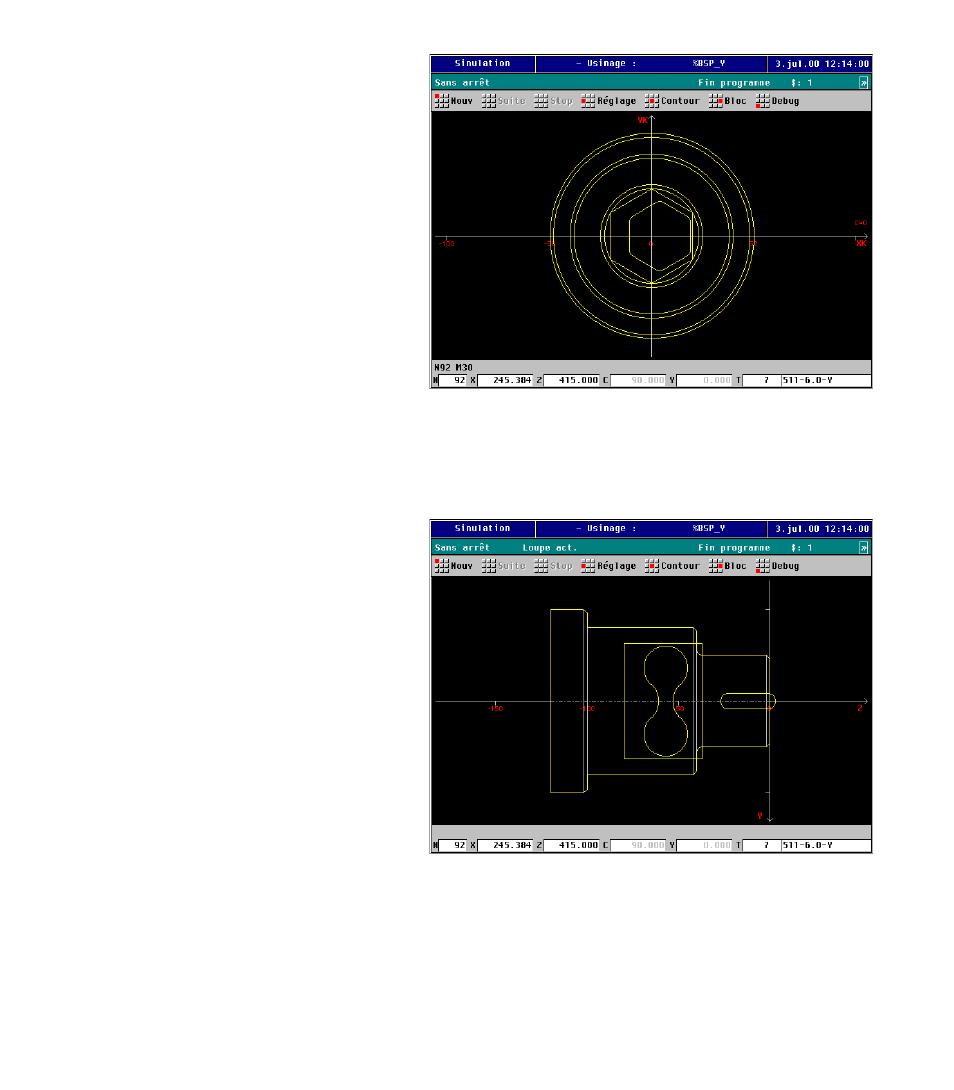

Avec la simulation, l'usinage de l'exemple de pièce
est affiché dans sa totalité. Dans la „fenêtre face
frontale“, la CNC PILOT affiche le lingot polygonal (6
faces) ainsi que le polygone usiné comme „poche“.
Dans la „fenêtre du pourtour“, vous pouvez voir la
rainure linéaire ainsi que le „contour libre“ fraisé
sous la forme d'un „huit“.
