4.1
.2 Cont
ours dans le plan XY (face fr
ontale et ar
ri
è
re)
Modèle de trous circulaire, modèle de figures
circulaire

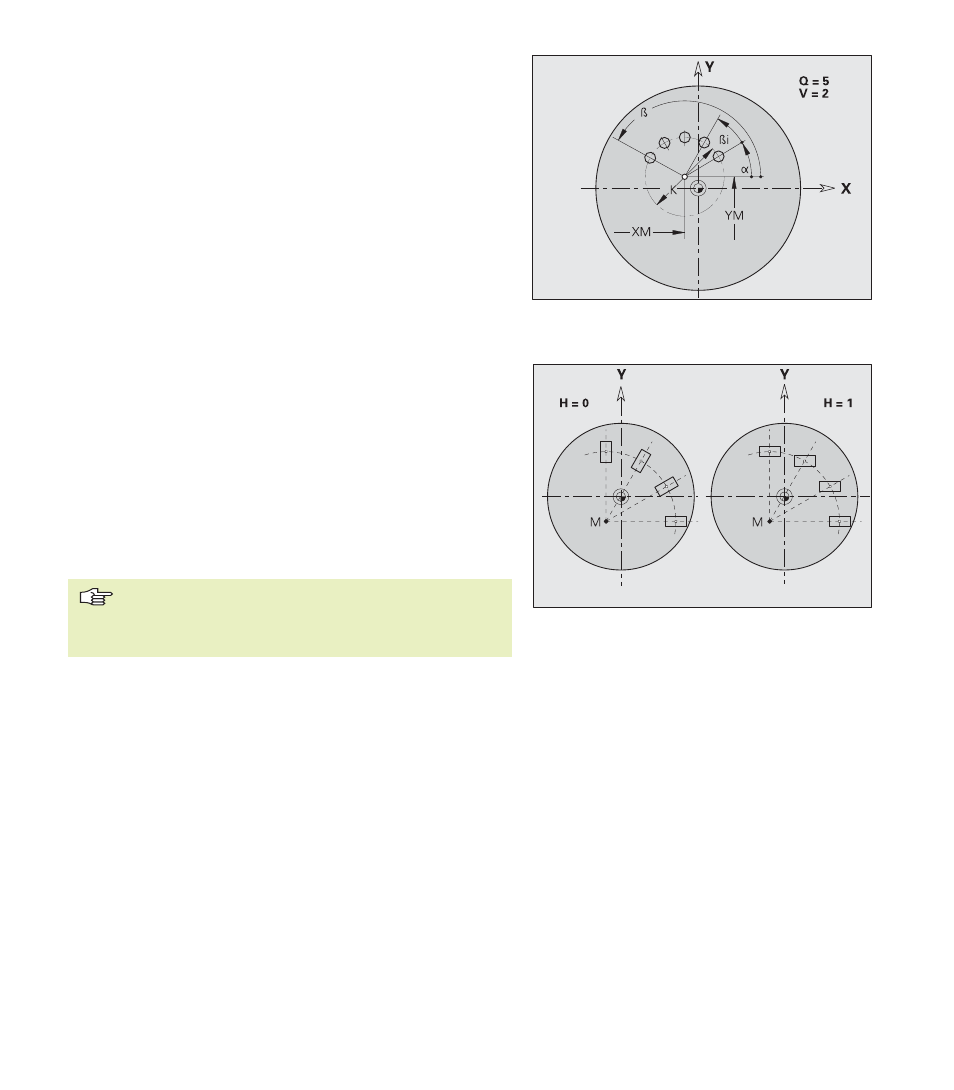

Paramètres
XM(X), YM(Y): Centre du modèle en coordonnées cartésiennes (cote
de rayon XM)
PM, α: Centre du modèle en coordonnées polaires (référence ang-
le
α: axe X positif)
Q: Nombre de figures
Orientation:
■ sens horaire
■ sens anti-horaire
Cas particuliers:
■ sans
α et β: répartition sur tout le cercle, commençant à
0°
■ sans
β: répartition sur tout le cercle
K: Diamètre du modèle ou rayon
α(A): Angle initial – Position de la première figure (référence: axe
X)
β(W): Angle final – Position de la dernière figure (référence: axe X)
βi(Wi): Distance entre les trous/figures
Pour les figures (hors cercle), vous définissez lors de la définition de
la figure la „position des figures“:
■ position normale (H=0): la figure en sortie pivote en
fonction du centre du modèle (rotation autour du centre du
modèle)
■ position originale (H=1): la position de la figure en sortie
est conservée (translation)
Définition du perçage/de la figure
Pour les modèles qui comportent des rainures
circulaires, le „centre de courbure“ est additionné à la
position du modèle (cf. „
4.7.9 Modèles circulaires avec
rainures circulaires“).
