II - 6
Entrées et sorties à commutation
80
Informations techniques
POSITIP 855
Entrées et sorties à commutation
Fonctions des signaux de commutation du raccordement Sub-D EXT:
•
RAZ affichage valeur effective d'un axe de coordonnées
•
Commande des instructions de mise hors tension
•
Lancement restitution des valeurs de mesure (cf. chap. II - 5)
L'interface X41 (EXT) est conforme à l'„isolation
électrique du secteur“ selon VDE 0160, 5.88.
Les sorties pour les plage de commutation
sont séparées galvaniquement par opto-coupleur.
A
T
T
E
N
T
I
O N
!
Danger pour composants internes!
La tension d'utilisation externe doit être alimentée
selon VDE 0100, chap. 410 (basse tension de
protection)!
Ne relier les charges inductives – ex. relais –
qu'avec diode de roue libre!
Protéger contre les champs électromagnétiques!
Raccordement par câble blindé, relier le blindage
au carter des prises!

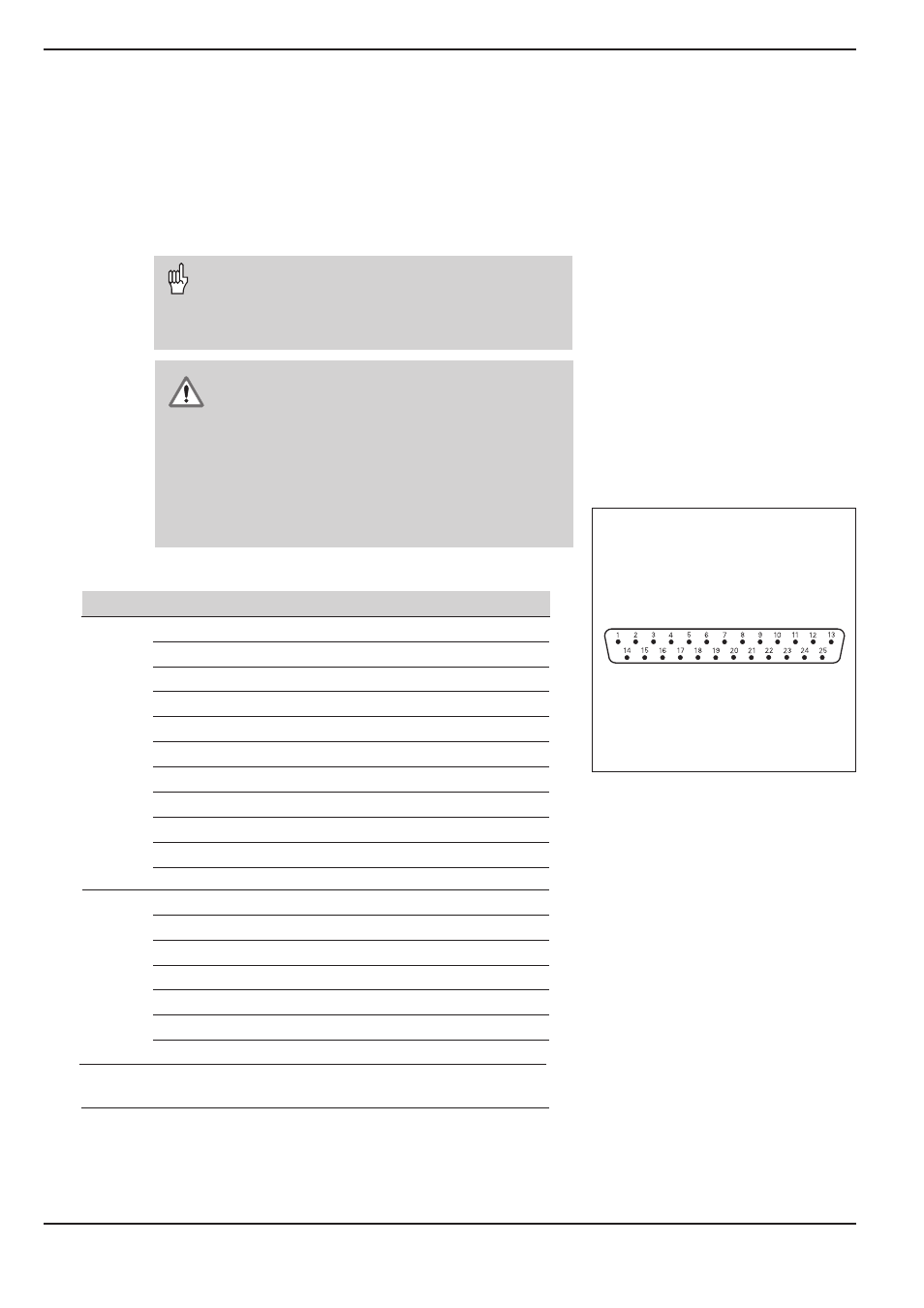

Distribution du raccordement Sub-D EXT (raccordement X41)
Plot
Affectation
10
0 V pour plages de commutation
23, 24, 25
24 V – pour plages de commutation
11
POSITIP prêt à fonctionner
14
Valeur aff. en dehors plage de commut. 0
15
Valeur aff. en dehors plage de commut. 1
16
Valeur aff. en dehors plage de commut. 2
17
Valeur aff. en dehors plage de commut. 3
18
Valeur aff. en dehors plage de commut. 4
19
Valeur aff. en dehors plage de commut. 5
20
Valeur aff. en dehors plage de commut. 6
21
Valeur aff. en dehors plage de commut. 7
1
0 V (interne)
2
Remise à zéro affichage axe 1
3
Remise à zéro affichage axe 2
4
Remise à zéro affichage axe 3
5
Remise à zéro affichage axe 4
8
Impulsion: sortie de la valeur de mesure
9
Contact: sortie de la valeur de mesure
6, 7, 12,
Ne pas raccorder
13, 22
