II - 5 Restitution des valeurs de mesure
POSITIP 855
Informations techniques
79
3
1
4
5
6
2

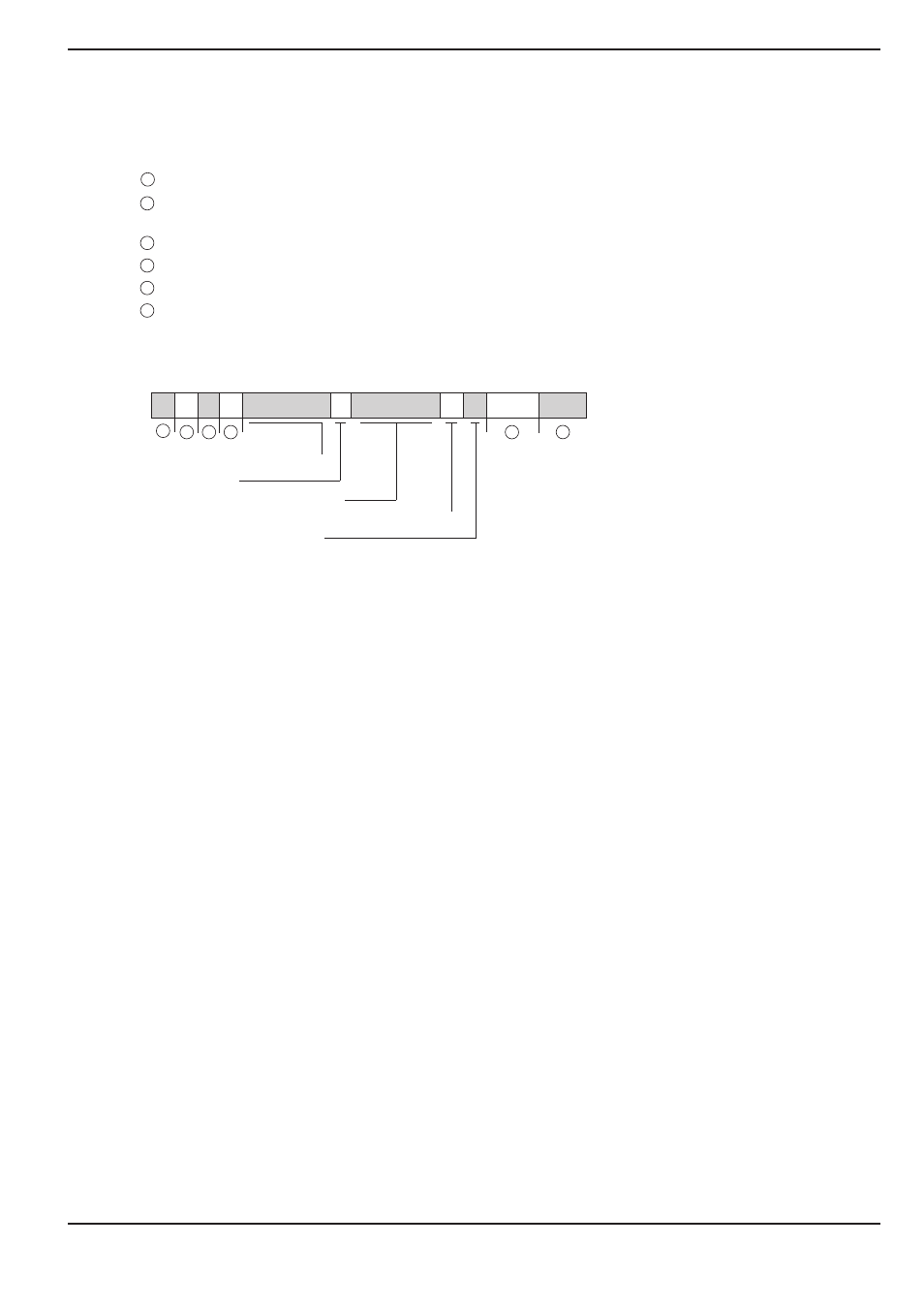

Exemples pour la restitution des caractères via l'interface des données
Signification:
1
Axe de coordonnées
2
Espace (affichage axe par axe), "S" (affichage somme des
axes) ou "O" (petit chariot)
3
Signe égal
4
Signe algébrique
5
Retour chariot (de l'anglais Carriage Return)
6
Avance d'un interligne (de l'anglais Line Feed)
Exemple: Axe linéaire avec affichage de la somme des axes Z = + 5841,2907 mm
Z
S = + 5 8 4 1 .
2 9 0 7
R <CR> <LF>
2 à 7 chiffres avant virgule
Point décimal
1 à 6 chiffres après la virgule
Unité mesure: espace pour mm, " pour pouce
Affichage valeur effective:
R pour rayon, D pour diamètre
Affichage chemin restant:
r pour rayon, d pour diamètre
